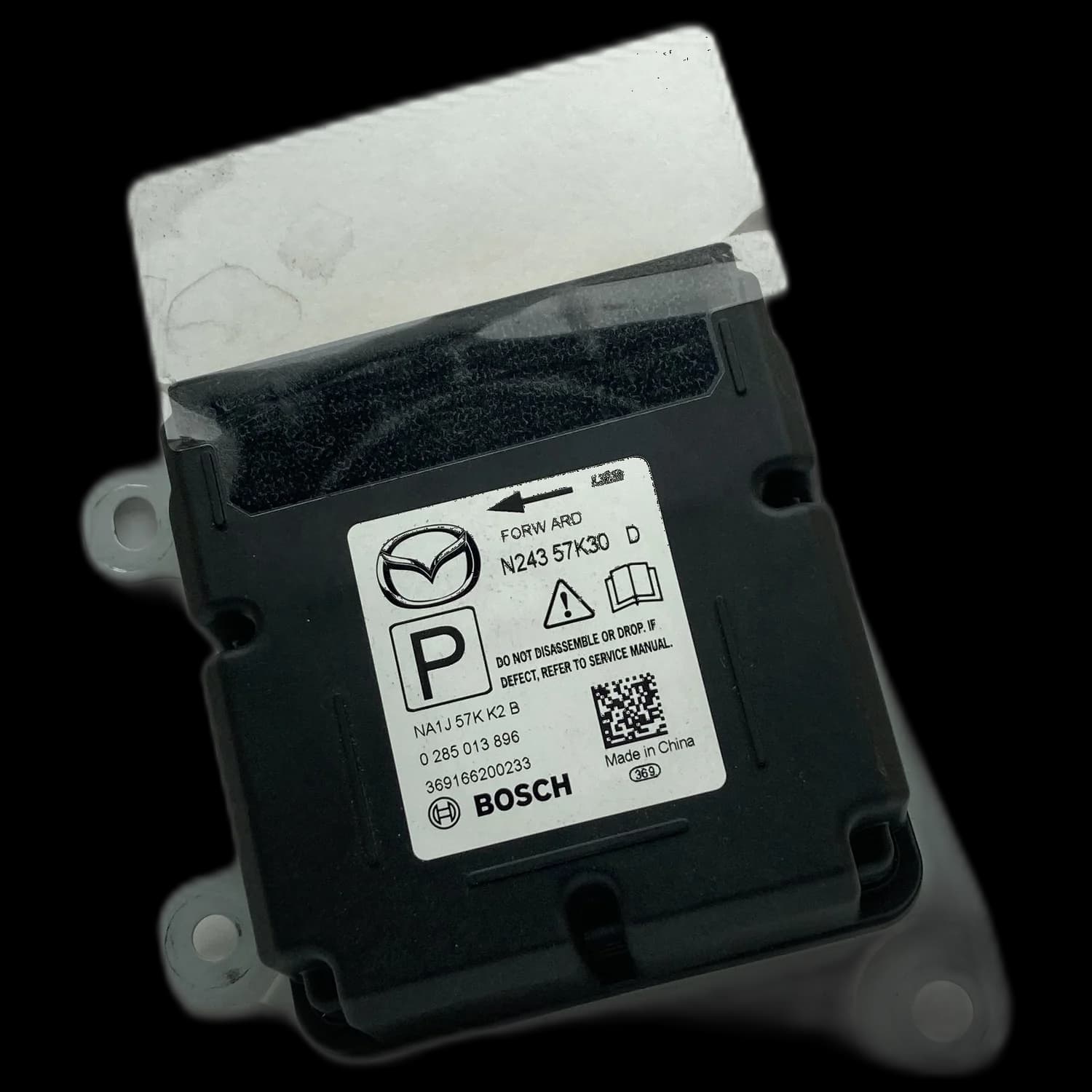

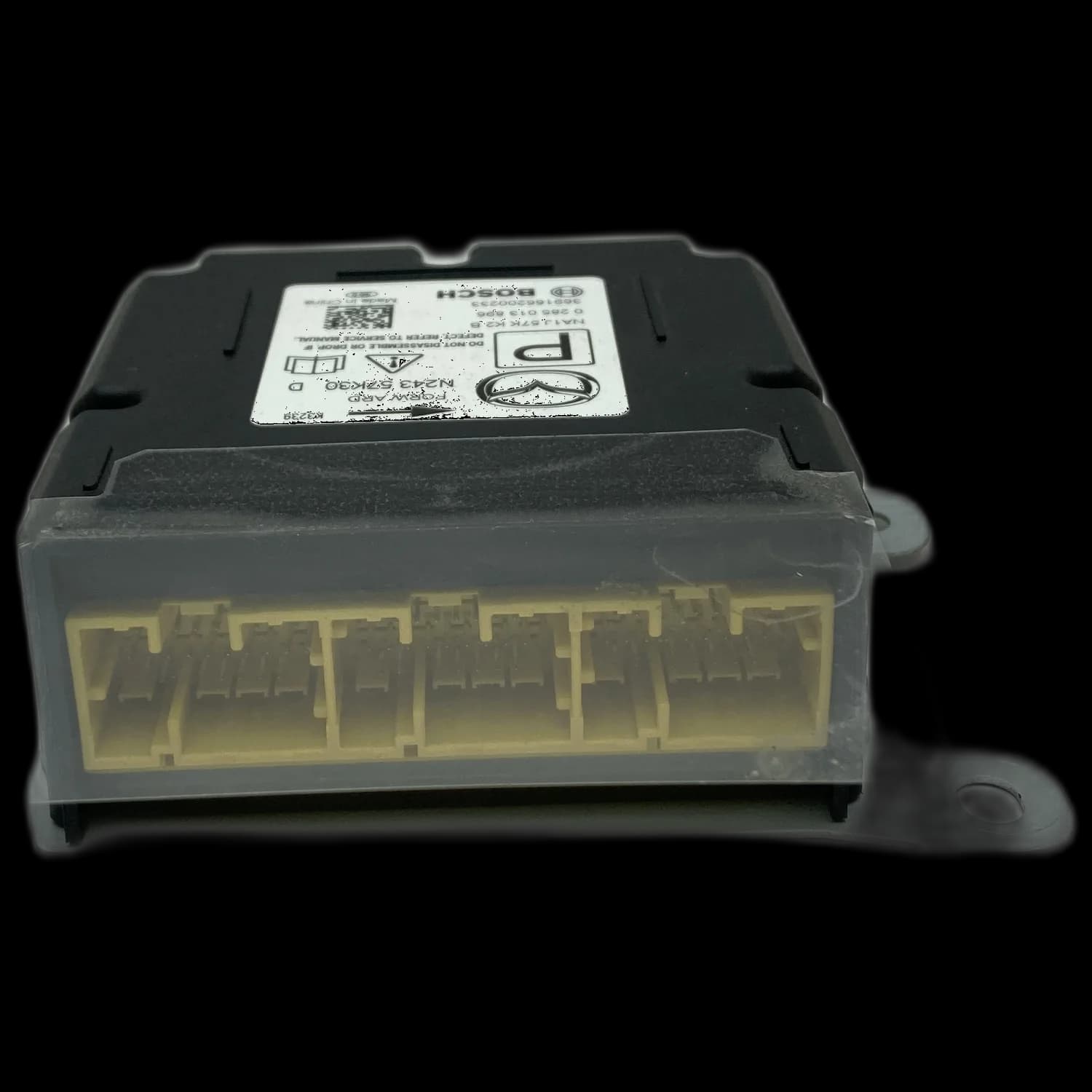

Sterownik poduszek powietrznych o numerze części N243 57K30 D

Jaką funkcję pełni sterownik airbag N243 57K30 D?

Sterownik airbag N243 57K30 D, produkowany przez firmę Bosch pod numerem porównawczym 0 285 013 896, jest centralną jednostką sterującą systemu bezpieczeństwa biernego (SRS) w Mazdzie MX-5 Miata czwartej generacji (ND, od 2015 r.). Stale analizuje dane z czujników zderzeniowych i w ciągu milisekund decyduje o wyzwoleniu poduszek powietrznych oraz napinaczy pasów. Ponadto zapisuje wszystkie istotne dane zdarzeń, w szczególności dane zderzenia po wypadku.

Jako „mózg” pasywnego systemu bezpieczeństwa moduł ten odpowiada za interpretację sygnałów z czujników przyspieszenia w pojeździe. Po wykryciu kolizji wysyła impulsy zapłonowe do odpowiednich systemów zabezpieczających, aby jak najlepiej chronić pasażerów.

Osobliwością sterowników airbag jest zapisywanie danych zderzenia w wewnętrznej pamięci EEPROM. Po wyzwoleniu poduszek powietrznych sterownik zostaje ze względów bezpieczeństwa zablokowany, aby zapobiec niezamierzonemu ponownemu wyzwoleniu. Tej blokady nie da się zdjąć zwykłymi urządzeniami diagnostycznymi warsztatu.

Dlaczego sterownik N243 57K30 D ulega awarii?

Najczęstszą przyczyną awarii sterownika N243 57K30 D jest zapisanie danych zderzenia (hard-code’ów) po wypadku. Dalszymi przyczynami są wewnętrzne błędy elektroniczne oraz czynniki zewnętrzne, takie jak wilgoć lub nadmierne ciepło, które mogą prowadzić do uszkodzeń na płytce drukowanej.

Po zderzeniu, w którym wyzwolono poduszki powietrzne lub napinacze pasów, sterownik nieodwracalnie zapisuje w pamięci rekord danych zderzenia. Prowadzi to do trwałego świecenia kontrolki poduszek powietrznych i blokuje działanie systemu. Tych hard-code’ów nie da się skasować przez gniazdo OBD.

Mogą też wystąpić defekty elektroniczne. Elementy na płytce drukowanej mogą ulec awarii z powodu starzenia lub obciążeń termicznych. Także wilgoć przedostająca się do wnętrza pojazdu może powodować korozję i zwarcia w sterowniku, co często wymaga bardziej złożonych napraw.

Po czym rozpoznać defekt sterownika N243 57K30 D?

Defekt sterownika N243 57K30 D objawia się przede wszystkim trwale świecącą kontrolką poduszek powietrznych na zestawie wskaźników. Często nie udaje się też nawiązać komunikacji z urządzeniem diagnostycznym albo wyświetlane są specyficzne wewnętrzne kody błędów, które bezpośrednio wskazują na uszkodzenie modułu.

Najbardziej jednoznacznym objawem jest kontrolka poduszek powietrznych, która nie gaśnie po uruchomieniu silnika. Oznacza to poważną usterkę systemu SRS, którą należy niezwłocznie sprawdzić.

Kolejnym wyraźnym sygnałem jest sytuacja, gdy warsztat specjalistyczny nie może nawiązać połączenia ze sterownikiem airbag przez złącze OBD. Moduł nie odpowiada już na zapytania diagnostyczne, co wskazuje na całkowitą awarię.

Bardziej specyficzne objawy mogą – według analiz technicznych – obejmować awarię zegara, całkowitą awarię przy nagrzaniu wnętrza lub błędy związane z czujnikami bocznymi. Przed wymianą warsztat powinien dokładnie zlokalizować usterkę, aby uniknąć zbędnych kosztów zakupu nowej części.

W jakich pojazdach zamontowany jest N243 57K30 D?

Sterownik airbag o numerze części N243 57K30 D jest przeznaczony wyłącznie dla Mazdy MX-5 czwartej generacji (ND), produkowanej od 2015 r. Pokrewny numer części, N243-57K30, występuje w modelach po liftingu (ND Lift) z roczników 2018–2024. W Airbag24 oferujemy naprawę tych modeli.

W Airbag24 naprawiamy sterownik N243 57K30 D dla następującego modelu:

Mazda: MX-5 Miata (generacja ND, od rocznika 2015)

Ważna wskazówka techniczna dotyczy potencjalnej akcji serwisowej oprogramowania modułu SAS w modelach ND z roczników 2016–2023. Dotyczy ona amerykańskiego standardu bezpieczeństwa FMVSS 208 oraz konieczności dostosowania czułości na zderzenia. Posiadacze pojazdów powinni sprawdzić, czy ich samochód jest tego objęty.

Jak profesjonalnie naprawia się sterownik N243 57K30 D?

Profesjonalna naprawa koncentruje się na ponownym zaprogramowaniu wewnętrznej pamięci EEPROM. Zapisane dane zderzenia i hard-code’y są przy tym całkowicie kasowane, a sterownik zostaje przywrócony do stanu fabrycznego. Po naprawie w Airbag24 urządzenie jest ponownie w pełni sprawne (Plug-and-Play) i nie wymaga dodatkowego kodowania u dealera. Na naprawę otrzymują Państwo 2-letnią ustawową rękojmię.

Po przesłaniu sterownika do Airbag24 przechodzi on standardowy proces. Najpierw wykonywane jest badanie wejściowe, aby zweryfikować dokładną usterkę i odczytać zapisane dane błędów.

Istotą naprawy jest ingerencja na poziomie układu scalonego. Za pomocą specjalistycznych programatorów uzyskuje się bezpośredni dostęp do pamięci EEPROM, aby zdjąć blokadę ustawioną po wypadku. Jest to czynność wykraczająca daleko poza możliwości standardowych narzędzi diagnostycznych OBD.

Następnie sterownik jest gruntownie testowany, aby upewnić się co do jego prawidłowego działania. Naprawiony moduł można potem łatwo ponownie zamontować w pojeździe i jest on od razu gotowy do pracy. Naprawa jest często znacznie tańsza niż zakup nowej części.
