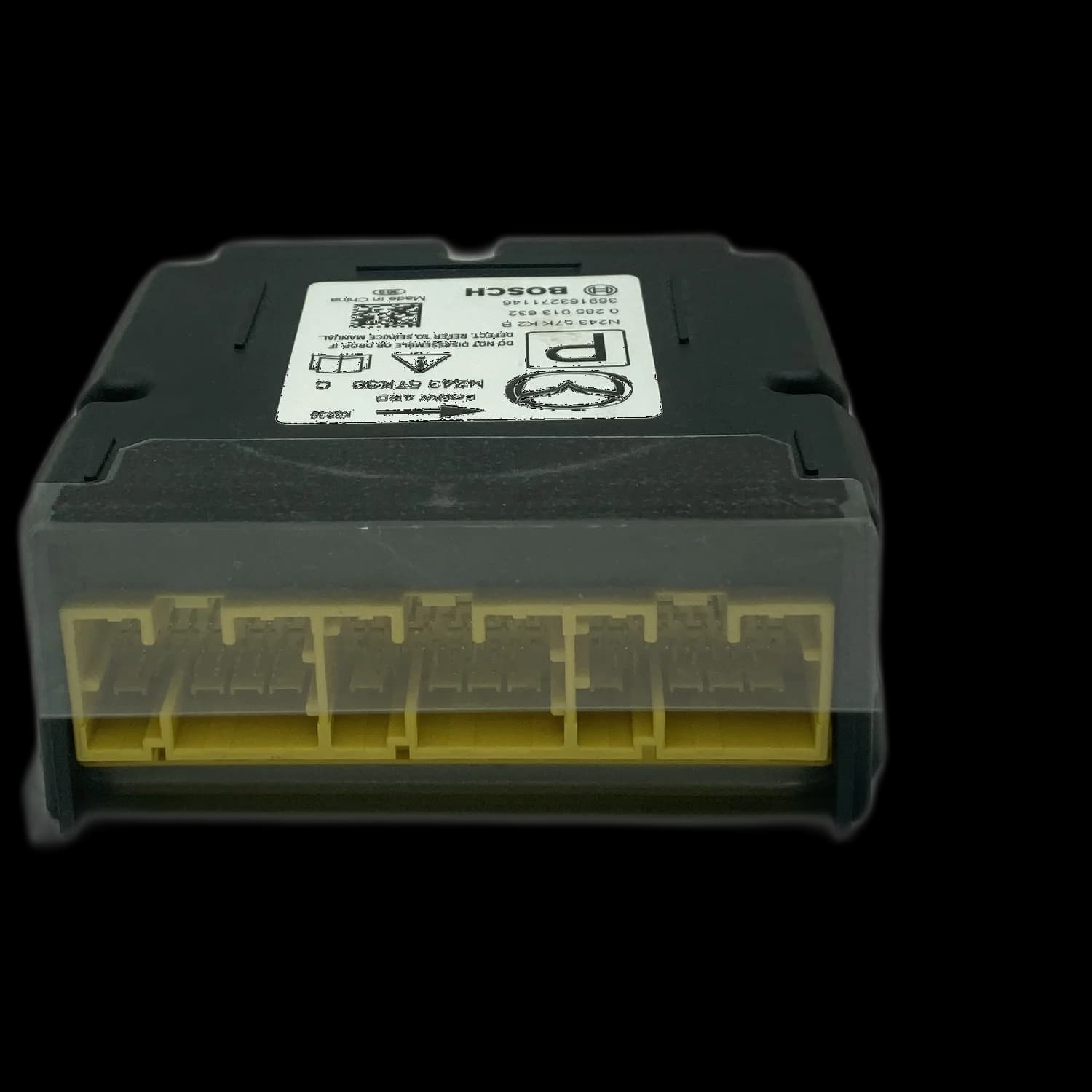

Sterownik poduszek powietrznych o numerze części N243 57K30 C

Jaką funkcję pełni sterownik poduszek powietrznych N243 57K30 C?

Sterownik poduszek powietrznych N243 57K30 C jest centralną jednostką sterującą systemu ochrony pasażerów (SRS) w Mazdzie MX-5 / Miata serii ND. Przetwarza dane z czujników zderzeniowych i decyduje o wyzwoleniu poduszek czołowych, bocznych i kolanowych oraz napinaczy pasów. Steruje też kontrolką poduszek powietrznych na zestawie wskaźników.

Jako centrum biernego systemu bezpieczeństwa moduł ten odpowiada za prawidłowe działanie wszystkich elementów zabezpieczających. Technicznie często jest identyfikowany po numerze Bosch 0 285 013 632 i wykorzystuje specyficzny układ pamięci EEPROM 95128, aby trwale zapisywać dane konfiguracyjne i dane zdarzeń, na przykład dane zderzenia.

Nienaganne działanie ma kluczowe znaczenie, ponieważ uszkodzony lub zablokowany sterownik w sytuacji awaryjnej nie może aktywować systemów ratujących życie.

Jakie usterki występują w sterowniku N243 57K30 C?

Najczęstszą przyczyną awarii sterownika N243 57K30 C jest zapisanie danych zderzenia po wypadku. Poza tym występują wewnętrzne błędy elektroniczne bez zdarzenia zderzeniowego, np. na skutek zakłóceń komunikacji lub błędów pamięci w EEPROM. Również czynniki zewnętrzne, takie jak wilgoć, mogą prowadzić do usterek.

Po wypadku, w którym wyzwoliły się poduszki powietrzne lub napinacze pasów, sterownik zapisuje tzw. wpis „Zapisano dane zderzenia” lub „Błąd ECU”. Wpis ten jest trwały i nie da się go usunąć zwykłymi urządzeniami diagnostycznymi, przez co system jest ze względów bezpieczeństwa zablokowany.

Niezależnie od wypadku mogą wystąpić wewnętrzne usterki. Należą do nich przerwy w komunikacji ze sterownikiem, przez które nie można się z nim połączyć diagnostycznie, lub błędy zapisu i odczytu w pamięci EEPROM 95128. Takie defekty mogą powstać także po wahaniach napięcia, rozładowaniu akumulatora lub nieprawidłowym rozruchu z obcego źródła.

W rzadszych przypadkach przyczyną są uszkodzenia fizyczne. Korozja spowodowana wilgocią na obudowie lub na stykach wtykowych oraz uszkodzone ścieżki przewodzące wskutek nieprawidłowych prób naprawy mogą również prowadzić do całkowitej awarii.

Po czym poznać defekt sterownika N243 57K30 C?

Najbardziej jednoznacznym objawem jest stale świecąca kontrolka poduszek powietrznych na zestawie wskaźników. Ponadto przy zapisanych danych zderzenia nie da się już wykasować pamięci błędów standardowym urządzeniem OBD. W niektórych przypadkach nie ma też żadnej komunikacji ze sterownikiem, co utrudnia diagnozę.

Kontrolka poduszek powietrznych, która nie gaśnie po uruchomieniu pojazdu, jest podstawową wskazówką problemu w systemie SRS. Sygnalizuje ona, że system nie jest gotowy do pracy i w razie wypadku może nie zadziałać.

Kolejnym wyraźnym sygnałem jest niepowodzenie prób skasowania pamięci błędów. Podczas gdy błędy tymczasowe (softcody) często udaje się zresetować, tzw. hardcody, zwłaszcza po wypadku, pozostają na stałe zapisane w EEPROM i blokują moduł.

Jeśli urządzenie diagnostyczne w ogóle nie może nawiązać połączenia ze sterownikiem poduszek powietrznych, wskazuje to na poważną wewnętrzną usterkę, która wymaga sprawdzenia elektronicznego na poziomie płytki drukowanej.

W jakich pojazdach zamontowany jest sterownik N243 57K30 C?

Sterownik poduszek powietrznych o numerze części N243 57K30 C jest przeznaczony dla czwartej generacji Mazdy MX-5, znanej także jako Miata ND. W Airbag24 moduł ten jest profesjonalnie naprawiany dla odpowiednich roczników od ok. 2015 r.

W Airbag24 naprawiamy sterownik N243 57K30 C dla następującego modelu:

Mazda MX-5 / Miata (seria ND, od ok. 2015 r.)

Jak przebiega naprawa sterownika N243 57K30 C?

Naprawa ma na celu przywrócenie sterownika do stanu fabrycznego. Po nadesłaniu do Airbag24 odczytuje się zawartość pamięci EEPROM 95128, dane zderzenia są profesjonalnie usuwane, a oczyszczony zestaw danych zapisuje się z powrotem. Następnie przeprowadza się test funkcjonalny. Na wszystkie naprawy udzielamy 2-letniej ustawowej rękojmi.

Gdy wymontowany sterownik dotrze do Airbag24, najpierw przechodzi kontrolę wejściową. Technicy otwierają obudowę, aby uzyskać bezpośredni dostęp do płytki drukowanej i układu pamięci EEPROM.

Istotą naprawy jest ponowne zaprogramowanie pamięci. Zawartość EEPROM odczytuje się specjalistycznym sprzętem. Zdarzenia zderzeniowe zapisane w zestawie danych są analizowane i zastępowane czystym, bezbłędnym fabrycznym zestawem danych. Przy tym dba się o zachowanie ważnych danych konfiguracyjnych, takich jak numer identyfikacyjny pojazdu (VIN) i poprawne sumy kontrolne.

Jeśli dodatkowo występują defekty sprzętowe, takie jak zimne luty, skorodowane ścieżki przewodzące lub uszkodzone elementy, zostaną one fachowo usunięte w tym samym etapie. Po zapisaniu oczyszczonych danych sterownik testuje się na stanowisku testowym, aby zweryfikować bezbłędną komunikację i brak usterek.

Jakie są zalety naprawy?

Decydującą zaletą jest znaczna oszczędność kosztów, często ponad 70 %, w porównaniu z nową częścią Mazdy. Ponieważ oryginalny sterownik zostaje zachowany, nie jest potrzebne żmudne ponowne kodowanie w pojeździe. Naprawa jest ponadto trwałym rozwiązaniem, które oszczędza cenne zasoby.

Nowy sterownik poduszek powietrznych wiąże się często z wysokimi kosztami. Naprawa stanowi ekonomicznie rozsądną alternatywę, bez kompromisów w zakresie bezpieczeństwa i funkcjonalności.

Kolejną ważną zaletą jest zasada plug and play: naprawiony sterownik jest już skonfigurowany pod pojazd (przypisanie VIN), dzięki czemu kosztowne i czasochłonne programowanie w warsztacie odpada. Po montażu i sprawdzeniu wszystkich komponentów SRS system od razu znów jest gotowy do pracy.

Dzięki ponownemu wykorzystaniu istniejącego modułu unika się elektroodpadów i ogranicza produkcję nowych części, co stanowi pozytywny wkład w ochronę środowiska.
