Sterownik poduszek powietrznych o numerze części N243 57K30 A

Jaką funkcję pełni sterownik airbag N243 57K30 A?

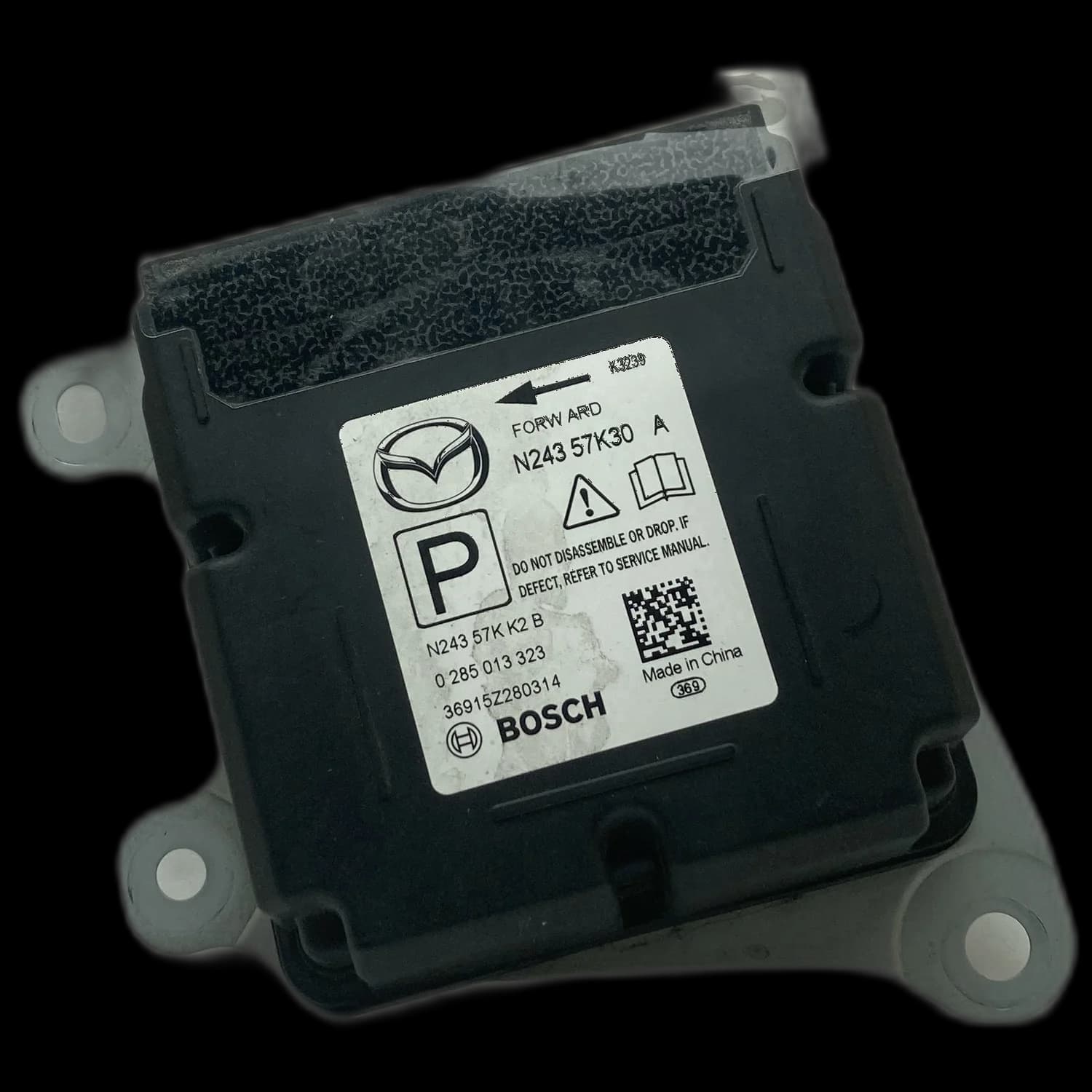

Sterownik poduszek powietrznych N243 57K30 A, wyprodukowany przez Bosch (np. pod numerem 0 285 013 323), jest centralną jednostką sterującą systemu ochrony pasażerów (SRS/SAS) w Mazda MX-5 generacji ND. Przetwarza dane czujników zderzeniowych i decyduje, czy oraz kiedy należy wyzwolić poduszki powietrzne i napinacze pasów.

Ta jednostka odpowiada za nadzór nad wszystkimi komponentami układu poduszek powietrznych związanymi z bezpieczeństwem. Należą do nich poduszki czołowe i boczne, napinacze pasów, wykrywanie obecności na siedzeniu oraz powiązane czujniki. Przy uderzeniu moduł w ciągu milisekund analizuje siłę kolizji i aktywuje niezbędne pirotechniczne środki zabezpieczające, aby możliwie najlepiej chronić pasażerów.

Numer części N243 57K30 A należy do rodziny bazowej N243 57K30x, przy czym ostatnia litera (A, D, G itd.) oznacza różne warianty sprzętowe i programowe. Dla jednoznacznego przypisania przy naprawie zawsze decydujące są numer części Mazda, numer Bosch i najlepiej numer identyfikacyjny pojazdu (VIN).

Jakie usterki występują w N243 57K30 A?

Najczęstszą przyczyną awarii sterownika N243 57K30 A jest zapisanie danych zderzenia po wypadku. Te „twarde kody” blokują system na stałe i nie da się ich usunąć zwykłą diagnostyką warsztatową. Oprócz tego mogą wystąpić również czysto elektroniczne usterki sprzętowe.

Po wyzwoleniu poduszki sterownik zapisuje trwały wpis o zderzeniu w swojej pamięci wewnętrznej (EEPROM lub Flash, np. układy typu 95128 / 95320). Ta blokada jest zabezpieczeniem producenta, które zapewnia, że pojazd po wypadku zostanie fachowo sprawdzony. Moduł pozostaje wtedy bez funkcji, dopóki dane nie zostaną usunięte podczas specjalistycznego ponownego programowania.

Niezależnie od wypadku na płytce drukowanej mogą ulec awarii również elementy elektroniczne. Typowymi przyczynami są usterki zasilania, uszkodzone układy sterowników magistrali CAN, prowadzące do problemów z komunikacją, lub zimne lutowania. Również czynniki zewnętrzne, takie jak uszkodzenia wilgocią, mogą zniszczyć elektronikę i spowodować całkowitą awarię.

Po czym rozpoznać uszkodzony sterownik airbag N243 57K30 A?

Najbardziej jednoznacznym objawem jest trwale świecąca kontrolka poduszek powietrznych (lampka SRS) na liczniku. Dalszymi oznakami są określone komunikaty o błędach w raporcie diagnostycznym, wskazujące na zapisane dane zderzenia, lub całkowity brak możliwości połączenia się ze sterownikiem przez tester diagnostyczny.

Jeśli lampka ostrzegawcza SRS świeci się stale, oznacza to krytyczną usterkę w systemie. System poduszek powietrznych jest w tym stanie wyłączony i w razie kolejnego wypadku nie zapewnia już ochrony.

Kolejną wyraźną oznaką jest sytuacja, w której warsztat nie może już połączyć się ze sterownikiem przez złącze OBD2. Gdy komunikacja całkowicie zanika, zwykle oznacza to poważne wewnętrzne uszkodzenie elektroniki.

Jeśli przy odczycie wyświetlane są kody usterek, takie jak „Zapisane dane zderzenia” lub „Wykryto zderzenie”, których nie da się skasować, jest to bezpośredni sygnał blokady po wypadku. Naprawa przez zerowanie danych jest wtedy nieunikniona.

W jakich pojazdach zamontowany jest sterownik N243 57K30 A?

Sterownik airbag o numerze części N243 57K30 A oraz jego warianty są przeznaczone konkretnie dla czwartej generacji Mazdy MX-5, znanej także jako Miata ND. W Airbag24 profesjonalnie naprawiamy ten sterownik dla następującego modelu:

Mazda MX-5 / Miata (generacja ND, od ok. 2015 r.)

Zakres napraw obejmuje całą serię N243 57K30x, ponieważ opierają się one na podobnej platformie elektronicznej firmy Bosch. Prawidłowa identyfikacja na podstawie nadrukowanych numerów gwarantuje zastosowanie odpowiedniego rozwiązania naprawczego.

Jakie są zalety naprawy w porównaniu z nową częścią?

Naprawa oryginalnego sterownika N243 57K30 A jest znacznie tańsza niż zakup nowej części u producenta. Ponadto odpada konieczność kosztownego ponownego kodowania lub programowania, ponieważ wszystkie dane specyficzne dla pojazdu zostają zachowane, co sprawia, że naprawa jest rozwiązaniem gotowym do pracy od razu po montażu.

Nowy sterownik Mazdy często wiąże się z wysokimi kosztami. Naprawa daje oszczędność nawet do 70 % i przywraca pełną funkcjonalność. Otrzymują Państwo ponadto 2-letnią ustawową rękojmię na wykonaną pracę.

Ponieważ oryginalne urządzenie pozostaje w pojeździe, zgodność wynosi 100 %. W przeciwieństwie do używanego sterownika z pojazdu dawcy nie ma ryzyka związanego z nieprawidłową wersją oprogramowania ani nieznaną historią urządzenia. Naprawa jest zatem najbezpieczniejszą i najbardziej ekonomiczną opcją.

Jak przebiega naprawa N243 57K30 A?

Proces zaczyna się od fachowego demontażu sterownika w warsztacie. Po wysłaniu do Airbag24 następuje dokładna analiza elektroniczna. W zależności od obrazu usterki dane zderzenia są zerowane lub uszkodzone elementy na płytce drukowanej wymieniane. Na koniec moduł jest testowany na stanowisku testowym.

Przed demontażem diagnoza w pojeździe powinna potwierdzić, że usterka rzeczywiście leży w sterowniku, a nie w elementach peryferyjnych (np. wiązce przewodów lub czujnikach). Moduł w Mazda MX-5 ND znajduje się zazwyczaj pod konsolą środkową. Ze względów bezpieczeństwa przed demontażem należy odłączyć akumulator pojazdu.

W Airbag24 urządzenie jest najpierw sprawdzane pod kątem zdolności komunikacyjnej i wewnętrznych błędów. Jeśli występuje wpis o zderzeniu, odczytywany jest chip pamięci, dane zderzenia są usuwane i wgrywana jest czysta konfiguracja. W przypadku usterki sprzętowej uszkodzone elementy, takie jak sterowniki CAN lub regulatory napięcia, są profesjonalnie wymieniane.

Po udanej naprawie i końcowym teście funkcjonalnym sterownik można ponownie zamontować w pojeździe, gdzie jest od razu gotowy do pracy bez dodatkowej konfiguracji. System jest wtedy w pełni sprawny, a kontrolka poduszek powietrznych gaśnie. Na każdą naprawę udzielamy 2-letniej ustawowej rękojmi.
