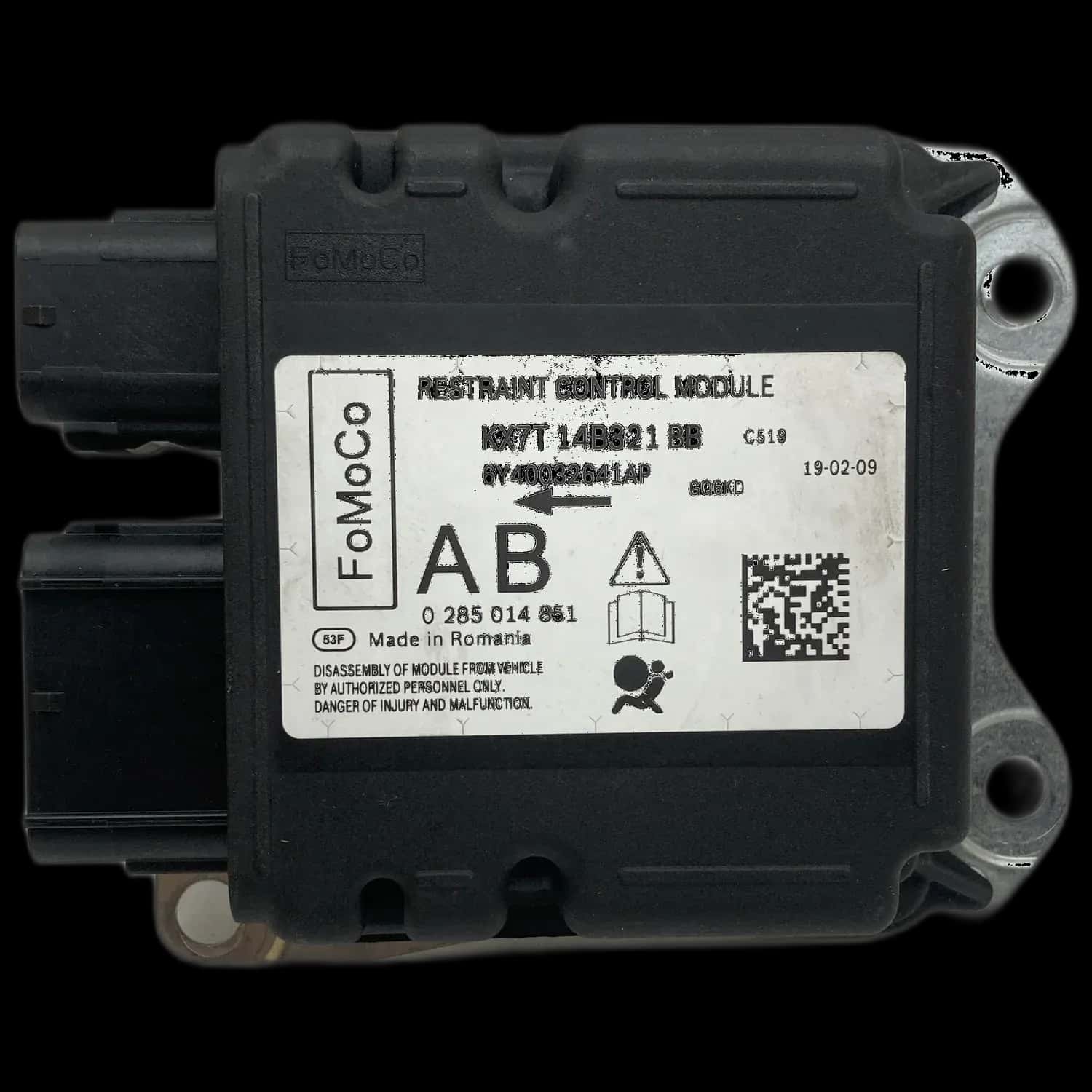

Sterownik poduszek powietrznych o numerze części KX7T 14B321 BB

Jaką funkcję pełni sterownik poduszek powietrznych KX7T 14B321 BB?

Sterownik poduszek powietrznych o numerze części KX7T 14B321 BB jest centralną jednostką sterującą całego systemu bezpieczeństwa biernego w modelach Ford Focus. Przetwarza dane z czujników przyspieszenia, aby w razie wypadku precyzyjnie i we właściwym momencie wyzwolić poduszki powietrzne oraz napinacze pasów, zapewniając bezpieczeństwo pasażerów.

Jako „mózg” biernego systemu bezpieczeństwa moduł ten odpowiada za interpretację sygnałów z różnych czujników zderzeniowych w pojeździe. Na podstawie tych danych w ciągu milisekund decyduje, czy i które systemy zabezpieczające należy uruchomić.

Sterownik jest zazwyczaj zamontowany w konsoli środkowej pojazdu i komunikuje się z innymi systemami pojazdu przez magistralę CAN. Jego nienaganne działanie ma decydujące znaczenie dla ochrony kierowcy i pasażerów.

Dlaczego sterownik KX7T 14B321 BB ulega awarii?

Awaria sterownika KX7T 14B321 BB jest najczęściej spowodowana zapisanymi danymi zderzenia po wypadku, które blokują dalsze działanie. Innymi przyczynami są wewnętrzne defekty sprzętowe wynikające z wilgoci, przepięcia lub uszkodzenie podzespołów elektronicznych, takich jak układ pamięci Renesas RH850 R7F701A033.

Najczęstszą przyczyną pozornego defektu jest zapisywanie danych zderzenia. Po wyzwoleniu poduszki powietrznej, na przykład kolanowej, sterownik blokuje się wewnętrznie, aby zapobiec błędnemu ponownemu wyzwoleniu. Dane te są przechowywane w wewnętrznym układzie pamięci typu Renesas RH850 R7F701A033 i można je usunąć wyłącznie w ramach wyspecjalizowanej naprawy.

Ponadto na samej płytce drukowanej mogą wystąpić usterki sprzętowe. Wnikająca wilgoć może prowadzić do korozji, a przepięcia w instalacji pokładowej mogą uszkodzić wrażliwe elementy elektroniczne, takie jak procesory czy kondensatory. Podobne usterki występują także u pokrewnych numerów części, takich jak KS7T-14B321-CC.

Jak rozpoznać uszkodzenie sterownika KX7T 14B321 BB?

Uszkodzony sterownik KX7T 14B321 BB objawia się przede wszystkim stale świecącą lub migającą kontrolką poduszek powietrznych w zegarach. Często nie można też nawiązać komunikacji z urządzeniem diagnostycznym, przez co nie da się odczytać kodów błędów, takich jak U3000 lub B0101. Także zapisane dane zderzenia są wyraźną oznaką.

Najbardziej oczywistym objawem jest kontrolka poduszek powietrznych. Może świecić się stale, migać albo zapalić się po uruchomieniu pojazdu na około 30 sekund, a następnie zgasnąć, co wskazuje na wewnętrzny błąd samotestu.

Kolejnym krytycznym sygnałem jest całkowite zerwanie komunikacji. Gdy warsztat próbuje odczytać pamięć błędów, urządzenie diagnostyczne nie otrzymuje odpowiedzi od sterownika. Typowe kody błędów wskazujące na wewnętrzną usterkę to na przykład 65535, B1000, 93F9, U3000 lub B0101.

W niektórych przypadkach mogą wystąpić nietypowe zjawiska elektryczne, na przykład rozświetlanie podświetlenia zegarów podczas zamykania pojazdu. Przed demontażem zawsze należy sprawdzić, czy żółta wtyczka na sterowniku jest dobrze osadzona, ponieważ luźne połączenie może powodować podobne objawy.

W jakich pojazdach zamontowano sterownik KX7T 14B321 BB?

Sterownik poduszek powietrznych KX7T 14B321 BB jest przeznaczony konkretnie do wybranych modeli Ford Focus. W Airbag24 naprawiamy ten sterownik do Forda Focus ST Mk4, Forda Focus czwartej generacji od rocznika 2018 oraz do jego modelu po liftingu (facelift) od 2022 roku.

Naprawa w Airbag24 obejmuje następujące konkretne modele, w których numer części KX7T 14B321 BB jest montowany fabrycznie:

Ford: Focus ST Mk4, Focus 4 (2018–2022), Focus 4 po liftingu (od 2022)

Jak przebiega naprawa sterownika w Airbag24?

Po przesłaniu zdemontowanego sterownika KX7T 14B321 BB do Airbag24 następuje kompleksowa diagnostyka. Technicy usuwają zapisane dane zderzenia bezpośrednio z układu pamięci, wymieniają uszkodzone podzespoły elektroniczne i przeprowadzają końcowe testy funkcjonalne. Naprawione urządzenie jest od razu ponownie gotowe do użytku.

Proces naprawy w Airbag24 jest zaprojektowany z myślą o trwałej i niezawodnej naprawie. Najpierw sterownik zostaje zdemontowany i przesłany do nas. Nasi technicy przeprowadzają szczegółową kontrolę wstępną, aby zlokalizować dokładną przyczynę usterki.

Następnie wykonywana jest właściwa naprawa. Jeśli zapisane są dane zderzenia, zostają one usunięte z pamięci Renesas na poziomie układu. W przypadku uszkodzeń sprzętowych uszkodzone podzespoły są fachowo odlutowywane i zastępowane nowymi, wysokiej jakości elementami.

Po naprawie sterownik jest testowany na specjalistycznym stanowisku testowym, aby sprawdzić pełną zdolność komunikacji i prawidłowe działanie. Na każdą naprawę obowiązuje 2-letnia ustawowa rękojmia.
