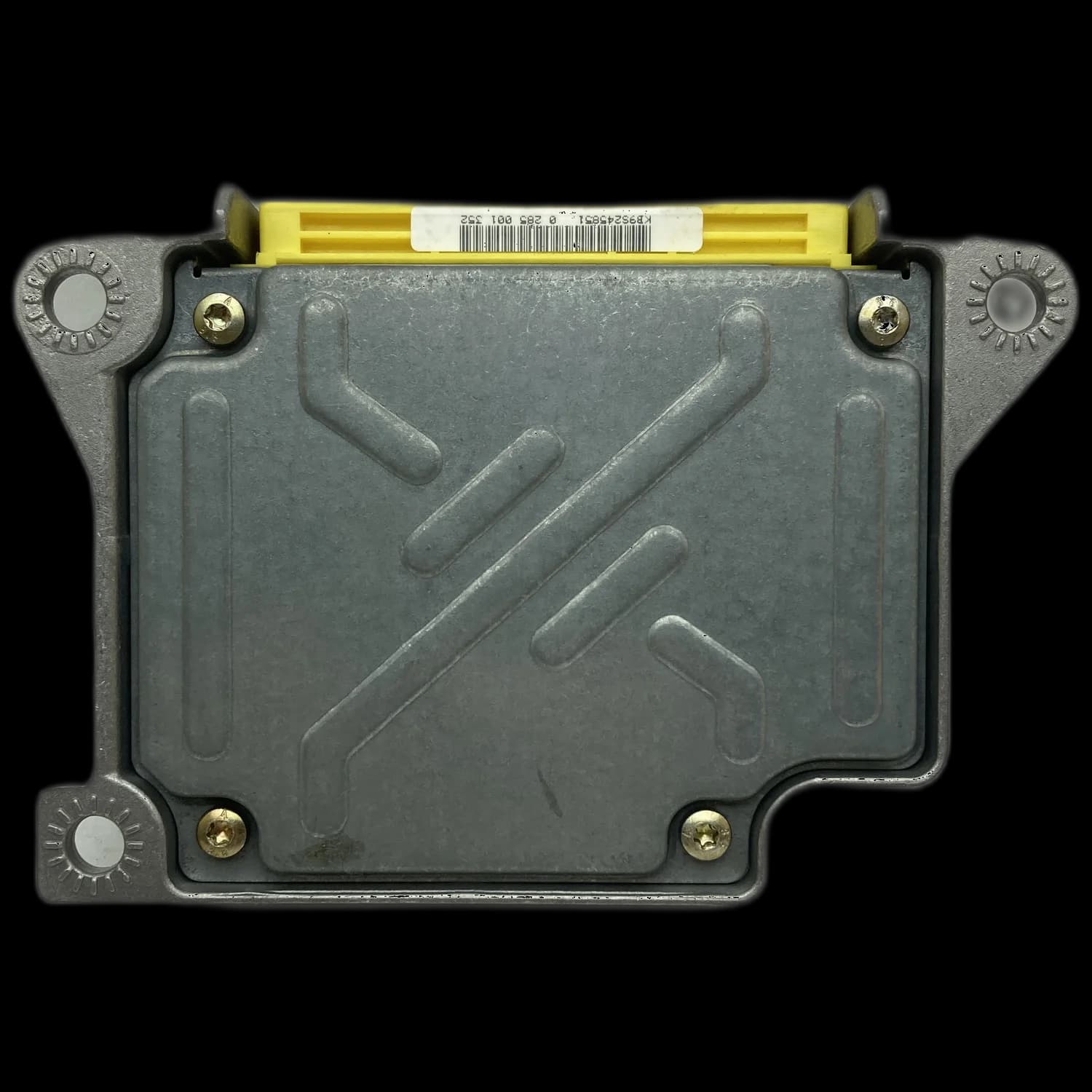

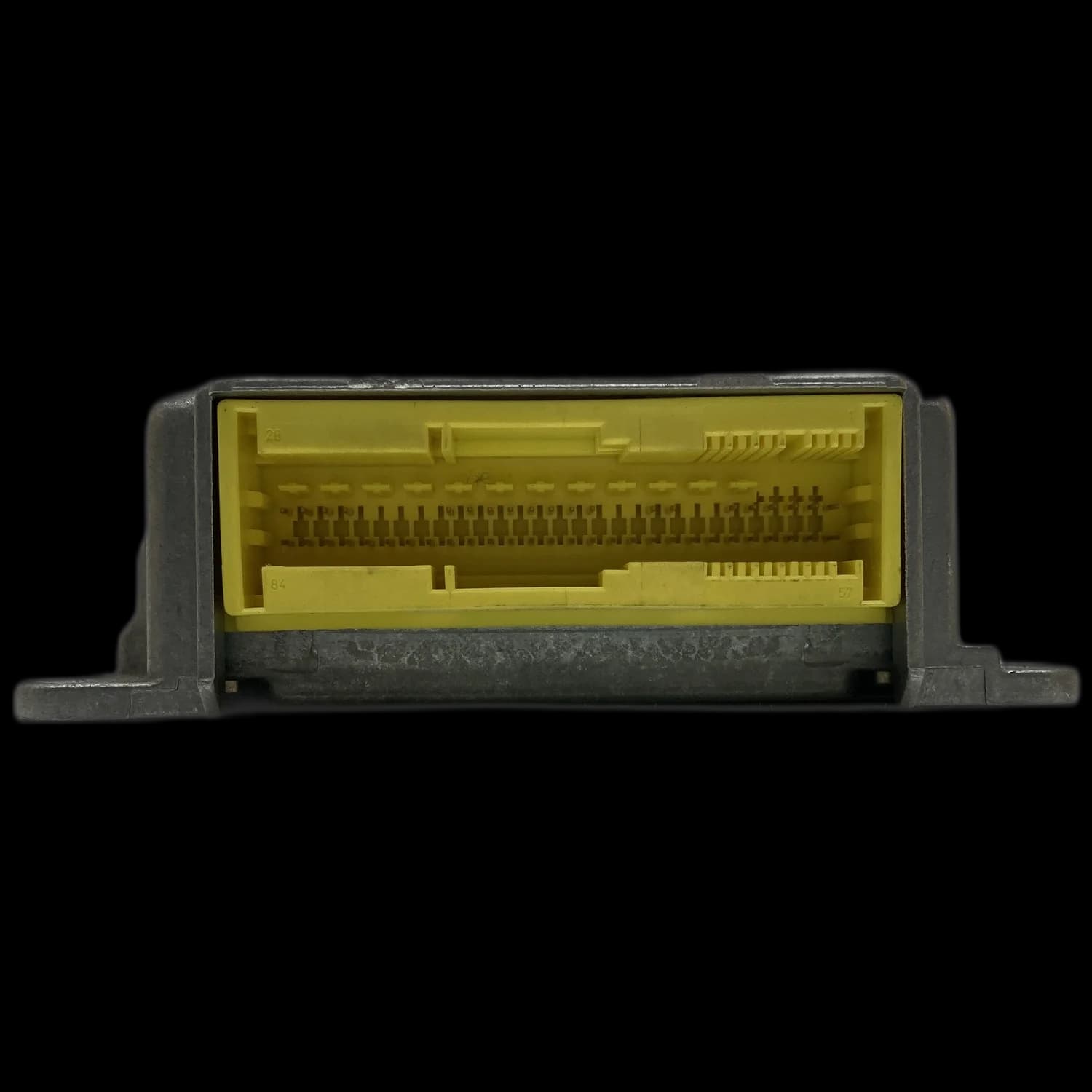

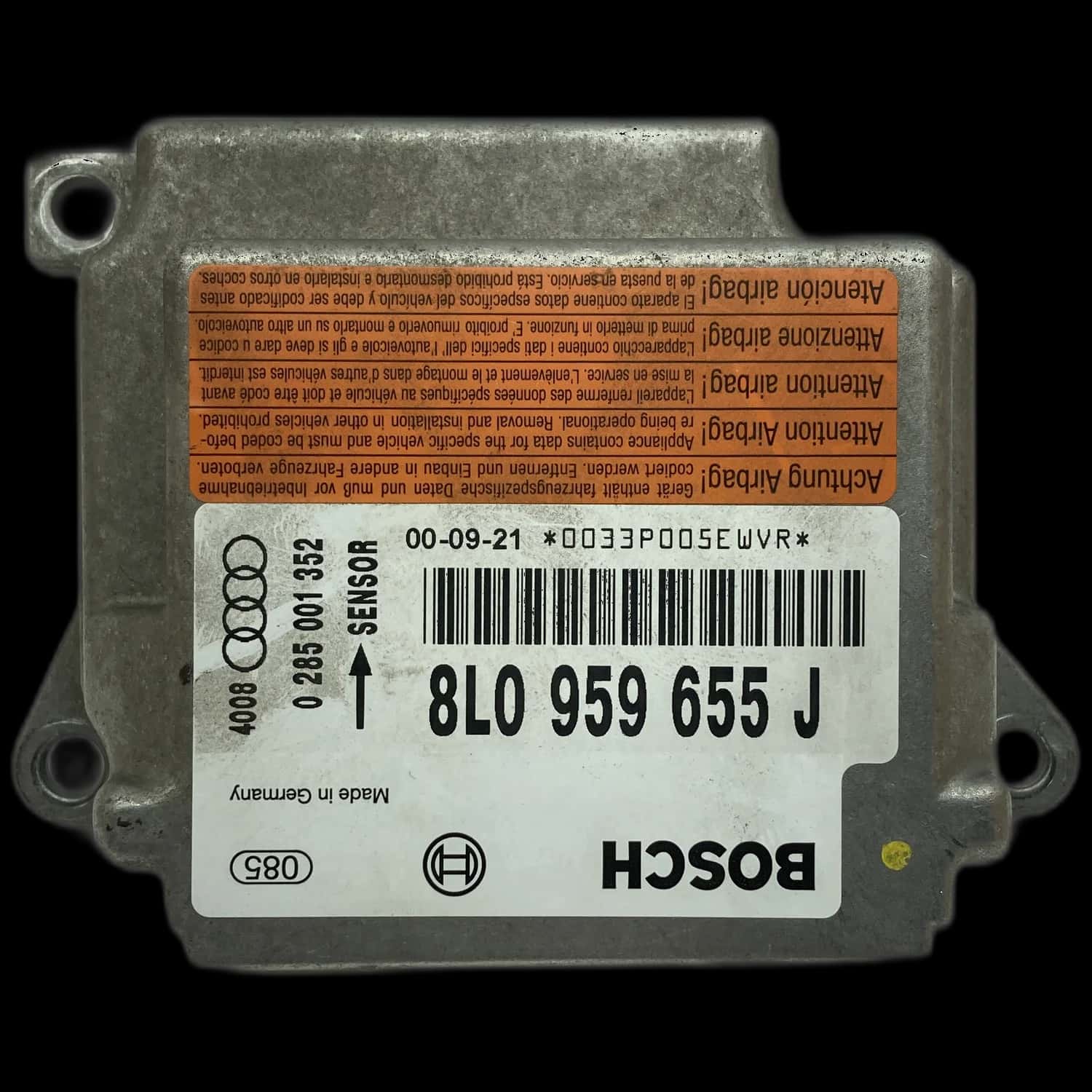

Sterownik poduszek powietrznych o numerze części 8L0 959 655 J

Jaką funkcję pełni sterownik poduszek powietrznych 8L0 959 655 J?

Sterownik o numerze części 8L0 959 655 J jest centralną jednostką sterującą systemu ochrony pasażerów (SRS) w pojazdach takich jak Audi A3 i S3 serii 8L. Jego głównym zadaniem jest analiza danych z czujników, aby w razie wypadku precyzyjnie i we właściwym momencie uruchamiać poduszki powietrzne oraz napinacze pasów.

Pod względem technicznym jednostka ta stale monitoruje podłączone czujniki zderzeniowe, maty czujące obciążenie siedzeń oraz obwody zapłonowe poszczególnych modułów poduszek powietrznych. Działa jak „mózg” biernego systemu bezpieczeństwa i zapisuje wszystkie istotne stany systemu oraz informacje o błędach w wewnętrznej pamięci. Komunikacja z pozostałymi systemami pojazdu odbywa się przez magistralę K-Bus lub CAN-Bus.

Po wyzwoleniu w wyniku wypadku sterownik blokuje się sam, zapisując na stałe w pamięci tzw. dane zderzenia. Ta blokada uniemożliwia ponowne użycie bez fachowej naprawy i zapewnia, że system bezpieczeństwa zostanie po zdarzeniu w pełni sprawdzony.

Dlaczego sterownik 8L0 959 655 J ulega awarii? Typowe usterki

Najczęstszą przyczyną nieprawidłowego działania sterownika 8L0 959 655 J jest zapisanie danych zderzenia po wypadku. Poza tym często występują wewnętrzne uszkodzenia sprzętowe, takie jak wadliwe mikroprocesory, uszkodzone kondensatory lub rezystory oraz zimne luty. Częstym objawem usterki są też zakłócenia komunikacji z systemem diagnostycznym.

Główną przyczyną awarii jest trwałe zapisywanie danych zderzenia lub danych o wyzwoleniu w wewnętrznej pamięci EEPROM lub Flash urządzenia. Po wypadku sterownik jest zablokowany, a kontrolka poduszek powietrznych świeci się na stałe, nawet gdy widoczne uszkodzenia pojazdu zostały usunięte. Ta blokada jest mechanizmem związanym z bezpieczeństwem, a nie zwykłą usterką oprogramowania.

Kolejnym częstym źródłem usterek są elementy elektroniczne na płytce drukowanej. Na skutek starzenia się, drgań lub wilgoci mogą ulec awarii takie podzespoły jak kondensatory, rezystory, układy scalone sterowników czy tranzystory mocy (MOSFET). Prowadzi to do wewnętrznych błędów zapisywanych w pamięci błędów lub do awarii konkretnych obwodów zapłonowych, na przykład poduszek bocznych lub fotelowych.

Również fizyczne uszkodzenia, takie jak korozja styków złączy lub samej płytki drukowanej, często spowodowane wnikaniem wody, mogą prowadzić do zwarć i całkowitych awarii. W takich przypadkach naprawa nie zawsze jest opłacalna lub technicznie możliwa.

Warto zauważyć, że istnieją pokrewne numery części, takie jak 8L0 959 655 C, 8L0 959 655 F lub 8L0 959 655 G. Są one montowane w tej samej rodzinie modeli, ale ze względu na różne wersje sprzętu i oprogramowania nie zawsze są wymienne. Dlatego sprawdzenie zgodności jest niezbędne.

Po czym poznać uszkodzenie sterownika poduszek powietrznych 8L0 959 655 J?

Najbardziej jednoznacznym objawem uszkodzenia sterownika poduszek powietrznych 8L0 959 655 J jest stale świecąca się kontrolka poduszek powietrznych (lampka SRS) na zestawie wskaźników. Dodatkowo urządzenia diagnostyczne mogą już nie nawiązywać komunikacji ze sterownikiem, a odczytane zostaną konkretne kody błędów wskazujące na wewnętrzne usterki lub zapisane dane zderzenia.

Stale aktywna lampka SRS jest wiodącym objawem. Sygnalizuje kierowcy, że cały system ochrony pasażerów nie działa albo działa tylko w ograniczonym zakresie. W razie wypadku istnieje ryzyko, że poduszki powietrzne i napinacze pasów nie zadziałają prawidłowo.

Kolejnym wyraźnym sygnałem jest brak odpowiedzi sterownika na zapytanie diagnostyczne. Jeśli warsztat próbuje połączyć się z systemem poduszek powietrznych za pomocą urządzenia diagnostycznego i nie dochodzi do połączenia, często wskazuje to na poważną wewnętrzną usterkę jednostki sterującej.

Podczas odczytu pamięci błędów często wyświetlane są konkretne kody błędów. Typowe wpisy wskazują na „wewnętrzny błąd sterownika”, „zapisane dane zderzenia” lub problemy z obwodami zapłonowymi poszczególnych poduszek powietrznych. Kody te potwierdzają defekt, który wymaga naprawy lub wymiany urządzenia.

W jakich pojazdach zamontowano sterownik 8L0 959 655 J?

Sterownik poduszek powietrznych o numerze części 8L0 959 655 J był montowany przez producenta przede wszystkim w modelach z platformy Audi A3 8L i Audi S3 8L. W Airbag24 naprawiamy ten sterownik dla następujących modeli i okresów produkcji:

Audi:

- A3 8L (roczniki 1996-2000)

- A3 8L po liftingu (roczniki 2000-2003)

- S3 8L (roczniki 1999-2003)

Jak profesjonalnie naprawia się sterownik 8L0 959 655 J?

Po otrzymaniu w Airbag24 sterownik 8L0 959 655 J przechodzi znormalizowany proces naprawy. Zaczyna się on od wstępnej kontroli, podczas której odczytywana jest pamięć błędów i sprawdzana jest komunikacja. Następnie przeprowadzane jest fachowe usunięcie danych zderzenia lub naprawa uszkodzonych elementów elektronicznych. Test końcowy na stanowisku testowym zapewnia pełną sprawność.

Proces naprawy w Airbag24 przebiega według precyzyjnych kroków. Najpierw przeprowadzana jest diagnoza, aby ustalić dokładną przyczynę usterki. Zapisywane są przy tym kody błędów oraz status komunikacji przez linię K.

W przypadku zapisanych danych zderzenia są one usuwane z pamięci (EEPROM/Flash) z zachowaniem obowiązujących wymogów prawnych. Jest to wysoce specjalistyczna czynność, która może wymagać zabezpieczenia i przywrócenia zawartości pamięci, i nie jest porównywalna z prostym skasowaniem pamięci błędów.

Jeśli występuje uszkodzenie elektroniczne, płytka drukowana zostaje odsłonięta w warunkach zabezpieczonych przed wyładowaniami elektrostatycznymi (ESD). Technicy za pomocą przyrządów pomiarowych i mikroskopów identyfikują uszkodzone elementy, takie jak regulatory napięcia, układy sterowników, kondensatory lub rezystory, i zastępują je nowymi, wysokiej jakości komponentami. Zimne luty są profesjonalnie przelutowywane.

Na koniec każdy naprawiony sterownik jest testowany na specjalistycznym stanowisku testowym. Sprawdzane jest działanie wszystkich obwodów zapłonowych oraz prawidłowa komunikacja. Dopiero po pomyślnym teście urządzenie zostaje zwolnione do odesłania. Na wszystkie naprawy udzielamy 2-letniej ustawowej rękojmi.
