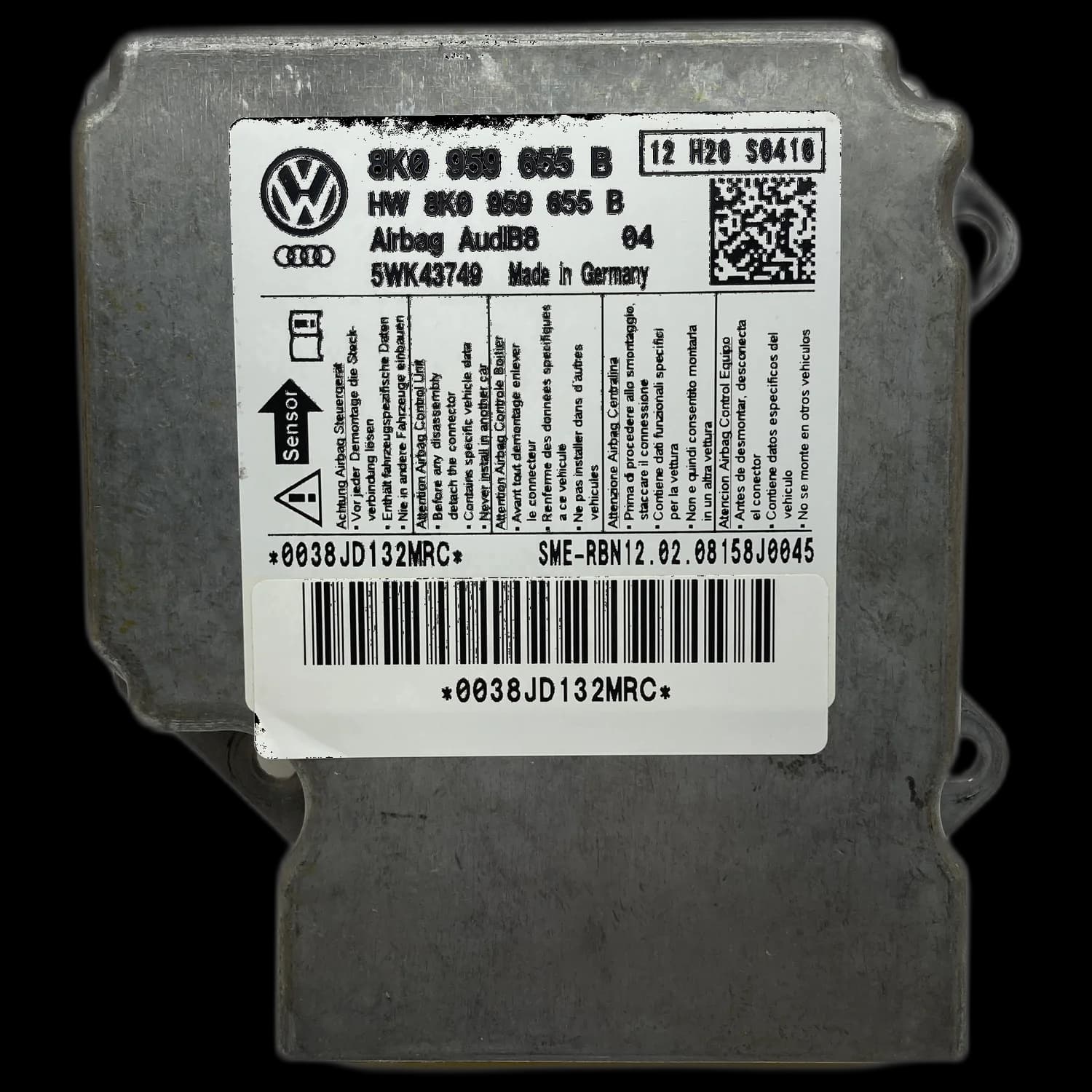

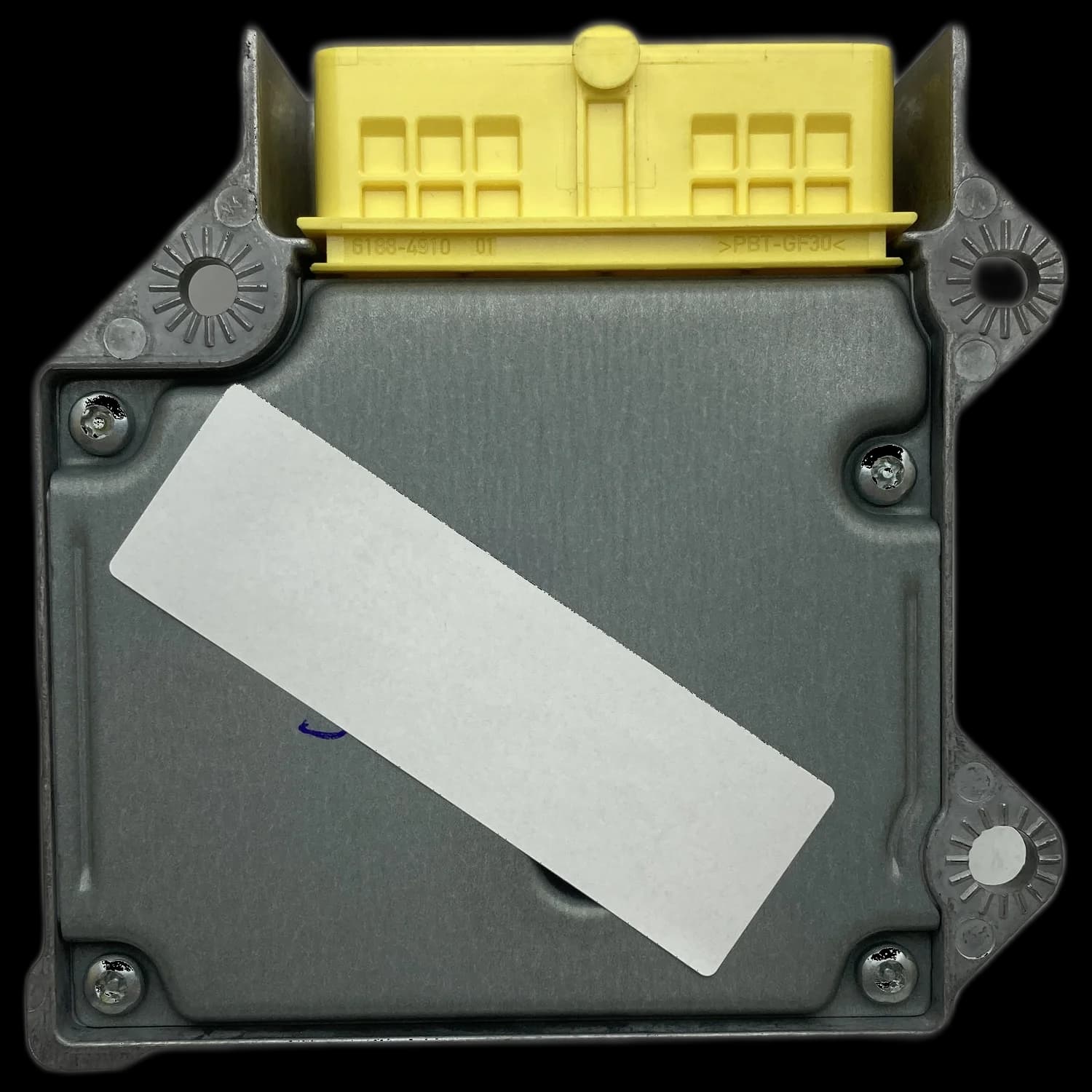

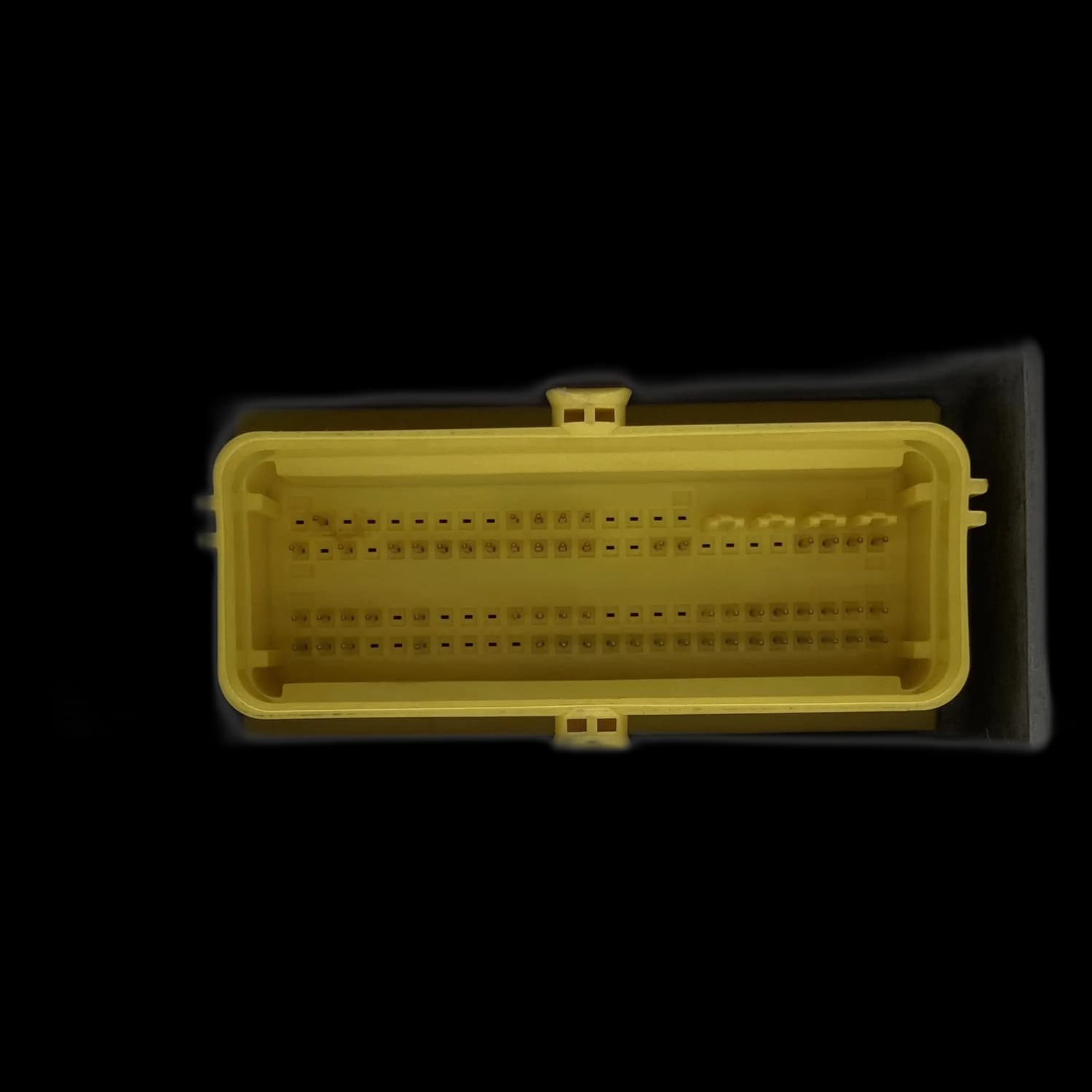

Sterownik poduszek powietrznych o numerze części 8K0 959 655 B

Jaką funkcję pełni sterownik poduszek powietrznych 8K0 959 655 B?

Sterownik poduszek powietrznych o numerze części 8K0 959 655 B jest centralną jednostką sterującą i wyzwalającą pasywnego systemu bezpieczeństwa w różnych modelach Audi. W czasie rzeczywistym przetwarza dane z czujników przyspieszenia i zderzenia, aby w razie wypadku zdecydować o aktywacji poduszek powietrznych i napinaczy pasów. Kluczową cechą jest trwałe zapisywanie danych zderzenia, których po zdarzeniu często nie da się skasować testerami warsztatowymi.

Jako centralny sterownik airbag (ECU, Electronic Control Unit) ta jednostka pełni rolę mózgu całego systemu zabezpieczającego. Stale nadzoruje wszystkie podłączone komponenty, takie jak czujniki, obwody zapłonowe i napinacze pasów, aby zapewnić gotowość systemu.

W przypadku zderzenia sterownik analizuje sygnały zewnętrznych czujników zderzeniowych oraz wewnętrznych czujników przyspieszenia. Na podstawie siły i rodzaju uderzenia logika urządzenia w ciągu milisekund decyduje, które systemy bezpieczeństwa należy uruchomić, aby optymalnie chronić pasażerów.

Szczególną cechą tego sterownika jest trwałe zapisywanie danych o wypadku, zwanych także „Crashdaten”. Gdy poduszki lub napinacze pasów zostaną wyzwolone, urządzenie ustawia wewnętrzną blokadę. Uniemożliwia ona dalsze użytkowanie i zwykle nie da się jej zresetować standardowymi urządzeniami diagnostycznymi, co wymaga naprawy elektronicznej. Element ten jest zazwyczaj bezpiecznie zamontowany we wnętrzu pojazdu, pod konsolą środkową.

Dlaczego sterownik 8K0 959 655 B ulega awarii?

Najczęstszą przyczyną awarii jest wewnętrzna blokada spowodowana zapisanymi danymi zderzenia po wypadku. Poza tym mogą wystąpić czysto elektroniczne uszkodzenia sprzętowe. Należą do nich błędy w obszarze pamięci (EEPROM/Flash), uszkodzone stopnie sterujące obwodami zapłonowymi lub awarie wewnętrznego zasilania. Wilgoć albo drgania mogą ponadto prowadzić do problemów ze stykami, takich jak zimne luty.

Główną i najczęstszą przyczyną pozornej usterki jest tak zwana blokada danych zderzenia. Po wyzwoleniu sterownik zostaje zablokowany przez wewnętrzną logikę. Jest to przewidziane przez producenta, ponieważ urządzenie zaprojektowano jako jednorazową jednostkę wyzwalającą. Oprogramowanie seryjne nie pozwala na proste skasowanie tych danych diagnostyką.

Niezależnie od wypadku mogą wystąpić również usterki sprzętowe na płytce drukowanej. Uszkodzenia pamięci EEPROM lub Flash, w której zapisane są dane konfiguracyjne i kodowania, prowadzą do wewnętrznych błędów. Urządzenie nie może już poprawnie załadować ani przetworzyć własnego oprogramowania.

Także stopnie sterujące, które uruchamiają zapalniki poduszek i napinaczy pasów, mogą zostać uszkodzone przez zwarcia, przeciążenie lub nieprawidłowe pomiary. Podobnie mogą ulec awarii podzespoły wewnętrznego zasilania lub magistrali CAN, co prowadzi do całkowitej awarii albo zakłóceń komunikacji.

Zewnętrzne czynniki, takie jak drgania podczas jazdy, mogą przez lata prowadzić do mikropęknięć lutów podzespołów BGA lub SMD (zimne luty). Wnikająca wilgoć, na przykład przez nieszczelność w pojeździe, może ponadto powodować korozję na płytce i niszczyć ścieżki przewodzące lub podzespoły.

Po czym rozpoznać uszkodzony 8K0 959 655 B?

Najbardziej jednoznacznym objawem jest stale świecąca się kontrolka poduszek powietrznych w zestawie wskaźników. Przy odczycie pamięci błędów często wyświetlają się kody takie jak „Sterownik uszkodzony”, „błąd wewnętrzny” lub „Dane zderzenia zapisane”. W niektórych przypadkach urządzenie diagnostyczne nie może już komunikować się ze sterownikiem poduszek powietrznych.

Najbardziej oczywistą oznaką usterki systemu poduszek powietrznych jest stale aktywna lub sporadycznie zapalająca się kontrolka ostrzegawcza. Sygnalizuje ona, że system nie działa w pełni sprawnie i w razie wypadku może nie zadziałać prawidłowo.

Diagnoza w warsztacie często dostarcza wyraźnych wskazówek. Typowymi wpisami w pamięci błędów są „błąd wewnętrzny poduszek powietrznych” lub ogólny komunikat, że sterownik jest uszkodzony. Tych błędów zwykle nie da się trwale skasować.

Szczególnie po wypadku pewnym sygnałem jest kod błędu „Dane zderzenia zapisane” lub „Dane wypadku obecne”. Wpis ten blokuje działanie sterownika, a warsztat nie może go usunąć, w związku z czym zazwyczaj zaleca się kosztowną wymianę.

Kolejną wskazówką jest całkowity brak komunikacji. Sterownik przestaje odpowiadać na zapytania urządzenia diagnostycznego, co wskazuje na poważną usterkę sprzętową lub zasilania wewnętrznego.

W jakich pojazdach zamontowany jest 8K0 959 655 B?

Sterownik poduszek powietrznych 8K0 959 655 B montowany jest w szeregu modeli Audi z platformy B8, produkowanych w latach 2007–2017. Stosowany jest w Audi A4, A5, S5 i RS5 w różnych wariantach nadwozia i wersjach po liftingu. Airbag24 oferuje profesjonalną naprawę dla wszystkich wymienionych modeli.

W Airbag24 naprawiamy sterownik 8K0 959 655 B do następujących modeli i generacji:

Audi A4: B8 8K (2007-2011) i B8 8K po liftingu (2011-2015).

Audi A5: 8TA Sportback (2007-2011), 8TA Sportback po liftingu (2011-2016), F57 Cabrio (2016-2019) i F57 Cabrio po liftingu (2019-2024).

Audi S5: 8T (2007-2011) i 8T po liftingu (2011-2017).

Audi RS5: 8T (2010-2012) i 8T po liftingu (2012-2015).

Jak przebiega naprawa 8K0 959 655 B?

Najlepiej rozpocząć naprawę od odczytu pamięci błędów w Państwa warsztacie. Po fachowym demontażu sterownik zostaje wysłany do Airbag24. Tam następuje szczegółowa analiza elektroniczna na stanowisku testowym, po której wykonywana jest ukierunkowana naprawa. Obejmuje ona resetowanie danych zderzenia i w razie potrzeby wymianę uszkodzonych podzespołów. Test końcowy zapewnia pełną funkcjonalność, zanim urządzenie zostanie odesłane z 2-letnią ustawową rękojmią.

Przed demontażem zaleca się odczytanie pamięci błędów i dołączenie protokołu do uszkodzonego sterownika. Sam demontaż ze względu na znaczenie systemów poduszek powietrznych dla bezpieczeństwa powinien być wykonywany wyłącznie przez specjalistyczny warsztat, a akumulator pojazdu należy zawsze odłączyć.

Po dotarciu do Airbag24 sterownik zostaje podłączony na specjalistycznym stanowisku testowym, aby odtworzyć zgłoszoną usterkę i przeprowadzić pełną diagnozę elektroniczną. Sprawdza się przy tym, czy chodzi wyłącznie o blokadę danych zderzenia, czy również o dodatkowe uszkodzenie sprzętowe.

Główną usługą naprawy jest przywrócenie sprawności elektronicznej. W przypadku blokady danych zderzenia zapis zdarzenia jest usuwany z układów pamięci (EEPROM/Flash), a urządzenie przywracane jest do stanu fabrycznego. Przy uszkodzeniu sprzętowym wadliwe podzespoły, takie jak układy sterowników, stabilizatory napięcia lub kości pamięci, są fachowo wymieniane, a zimne luty przelutowywane.

Następnie każdy naprawiony sterownik przechodzi kompleksowy test funkcjonalny na stanowisku testowym. Sprawdzane są wszystkie kanały komunikacyjne i procesy wewnętrzne. Dopiero po pomyślnym teście urządzenie zostaje dopuszczone do wysyłki zwrotnej. Na każdą wykonaną naprawę udzielamy 2-letniej ustawowej rękojmi.

Jakie są zalety naprawy?

Największą zaletą naprawy jest znaczna oszczędność w porównaniu z zakupem nowej części u producenta. Ponadto zachowany zostaje oryginalny sterownik, zakodowany pod dany pojazd, co pozwala uniknąć problemów ze zgodnością. Naprawa elektroniczna jest także zrównoważoną i oszczędzającą zasoby alternatywą dla wymiany.

Naprawa jest wyraźnie tańsza niż nowy sterownik poduszek powietrznych, za który u dilera często płaci się wysokie, trzy- lub czterocyfrowe kwoty. Do tego dochodzą koszty kodowania i programowania nowej części.

Ponieważ oryginalna część pozostaje w pojeździe, odpadają problemy związane z różnymi numerami części, wersjami oprogramowania czy błędnym kodowaniem. Naprawiony sterownik jest po ponownym montażu od razu gotowy do pracy, a ponowne kodowanie nie jest konieczne.

Wiele sterowników uznawanych za „uszkodzone” jest technicznie w pełni sprawnych i jedynie zablokowanych przez zapisane dane zderzenia. Naprawa poprzez reset danych jest tu najbardziej rozsądnym rozwiązaniem pod względem technicznym i ekonomicznym.

Przywracanie działania istniejącej elektroniki zamiast produkcji i montażu nowej części oszczędza cenne zasoby i ogranicza ilość elektrośmieci. Stanowi więc wkład w zrównoważony rozwój. Na naprawę Państwo otrzymują także 2-letnią ustawową rękojmię.
