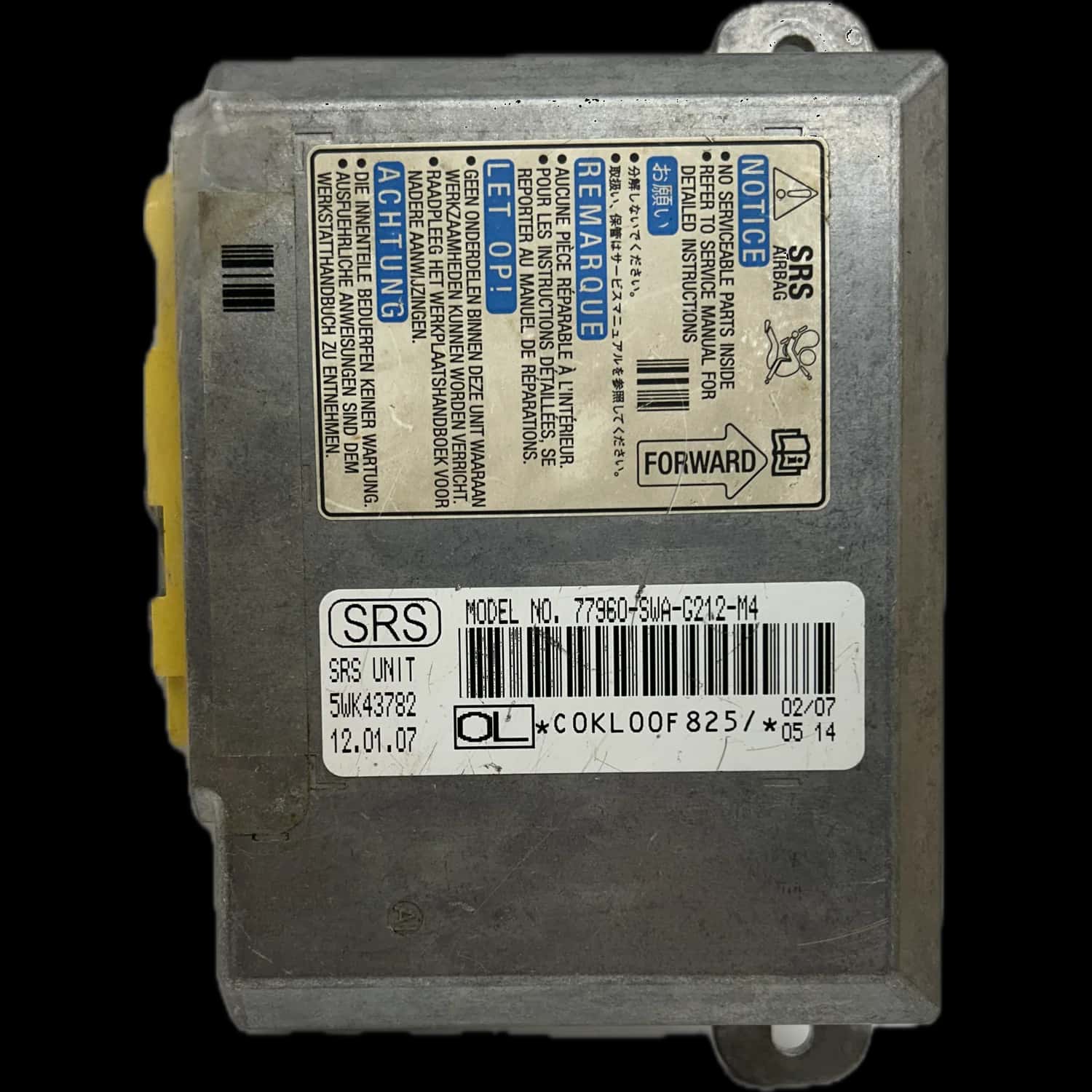

Sterownik poduszek powietrznych o numerze części 77960-SWAA-213-M1

Jaką funkcję pełni sterownik poduszek powietrznych 77960-SWAA213-M1?

Sterownik poduszek powietrznych 77960-SWAA213-M1 to centralna jednostka sterująca systemu ochrony pasażerów (SRS) w modelu Honda CR-V 5. generacji. Przetwarza sygnały z czujników zderzeniowych, aby w razie wypadku precyzyjnie i w ułamku sekundy wyzwolić poduszki powietrzne oraz napinacze pasów.

Jako element krytyczny dla bezpieczeństwa stale monitoruje wszystkie podzespoły systemu zabezpieczającego. Należą do nich poduszki czołowe, boczne i kurtynowe, napinacze pasów oraz powiązane czujniki przyspieszenia i ciśnienia. Zapewnia, że system jest w każdej chwili gotowy do działania.

Technicznie ten moduł często jest też oznaczony producenckim oznaczeniem 5WK43782. Jest specjalnie zaprojektowany dla architektury pojazdu Honda CR-V i komunikuje się z innymi sterownikami w pojeździe przez magistralę CAN, aby zapewnić kompleksową funkcję bezpieczeństwa.

Jakie usterki występują w 77960-SWAA213-M1?

Najczęstszymi przyczynami awarii sterownika 77960-SWAA213-M1 są zapisane wewnętrznie dane zderzenia po wypadku lub uszkodzenia elektroniczne wewnętrznych podzespołów. Należą do nich uszkodzone dane w pamięci (EEPROM/MCU) lub wadliwe elementy SMD na płytce drukowanej.

Po wypadku urządzenie zapisuje tzw. dane zderzenia lub dane zdarzeń. Dane te trwale blokują moduł i powodują, że kontrolka poduszek powietrznych pozostaje włączona, nawet gdy nie ma widocznych uszkodzeń. Profesjonalna naprawa może zdjąć tę blokadę i bezpiecznie zresetować dane.

Usterki elektroniczne są kolejną częstą przyczyną. Problemy z pamięcią EEPROM, uszkodzone dane flash lub błędy w bootloaderze mikrokontrolera (MCU) mogą prowadzić do tego, że sterownik nie uruchamia się już poprawnie albo nie komunikuje się. Często uszkodzone są też pojedyncze elementy SMD lub połączenia lutowane.

Powiązane numery części z oznaczeniem SWA lub SVA często wskazują na identyczną platformę sprzętową z innymi wersjami oprogramowania, które mogą wykazywać podobne objawy usterki.

Po czym poznać defekt 77960-SWAA213-M1?

Usterka sterownika 77960-SWAA213-M1 objawia się zazwyczaj stale świecącą kontrolką poduszek powietrznych w zestawie wskaźników. Dalszymi typowymi oznakami są brak komunikacji z urządzeniem diagnostycznym lub zapisany w pamięci błędów wewnętrzny defekt podzespołu.

Najbardziej jednoznacznym objawem jest trwale aktywna lampka ostrzegawcza poduszek powietrznych. Nie gaśnie ona po uruchomieniu pojazdu, co wskazuje na poważną i trwałą usterkę systemu bezpieczeństwa.

Warsztat często nie może nawiązać połączenia ze sterownikiem poduszek powietrznych przez gniazdo OBD. Moduł nie odpowiada na zapytania diagnostyczne, co uniemożliwia dokładną analizę błędu i silnie wskazuje na całkowitą awarię.

Jeśli komunikacja jest jeszcze możliwa, często odczytywane są kody błędów wskazujące bezpośrednio na wewnętrzne uszkodzenie, na przykład „Komponent uszkodzony” lub „wewnętrzny błąd sterownika”. Tych błędów nie da się skasować.

W jakich modelach zamontowany jest 77960-SWAA213-M1?

Sterownik poduszek powietrznych o numerze części 77960-SWAA213-M1 jest przeznaczony konkretnie dla Honda CR-V 5. generacji. Airbag24 oferuje profesjonalną i niezawodną naprawę tego modułu w odpowiednich pojazdach.

W Airbag24 naprawiamy sterownik 77960-SWAA213-M1 dla następującego modelu:

Honda CR-V (5. generacji, roczniki 2018–2023)

Jak przebiega naprawa w Airbag24?

W Airbag24 naprawa przebiega według certyfikowanego procesu: po profesjonalnym wstępnym badaniu przy przyjęciu następuje naprawa elektroniczna obejmująca usunięcie danych zderzenia i wymianę uszkodzonych elementów. Końcowy test funkcjonalny zapewnia jakość, a całość uzupełnia 2-letnia ustawowa rękojmia.

Przed wysłaniem warsztat specjalistyczny powinien odczytać błąd, aby wykluczyć inne przyczyny, takie jak uszkodzone czujniki lub przewody. Następnie proszę wysłać wymontowany moduł dobrze zapakowany razem z protokołem błędów.

Po przyjęciu w Airbag24 nasi technicy przeprowadzają kompleksową diagnostykę. Analizowane są napięcie zasilania, komunikacja po magistrali oraz wewnętrzne pamięci błędów, aby zlokalizować dokładną przyczynę usterki.

Naprawa obejmuje, w zależności od obrazu usterki, usunięcie wad lutowniczych, wymianę uszkodzonych elementów SMD, naprawę obszarów pamięci (EEPROM/MCU) lub profesjonalne kasowanie danych zderzenia. Na koniec poprawne działanie sterownika jest weryfikowane na stanowisku testowym.
