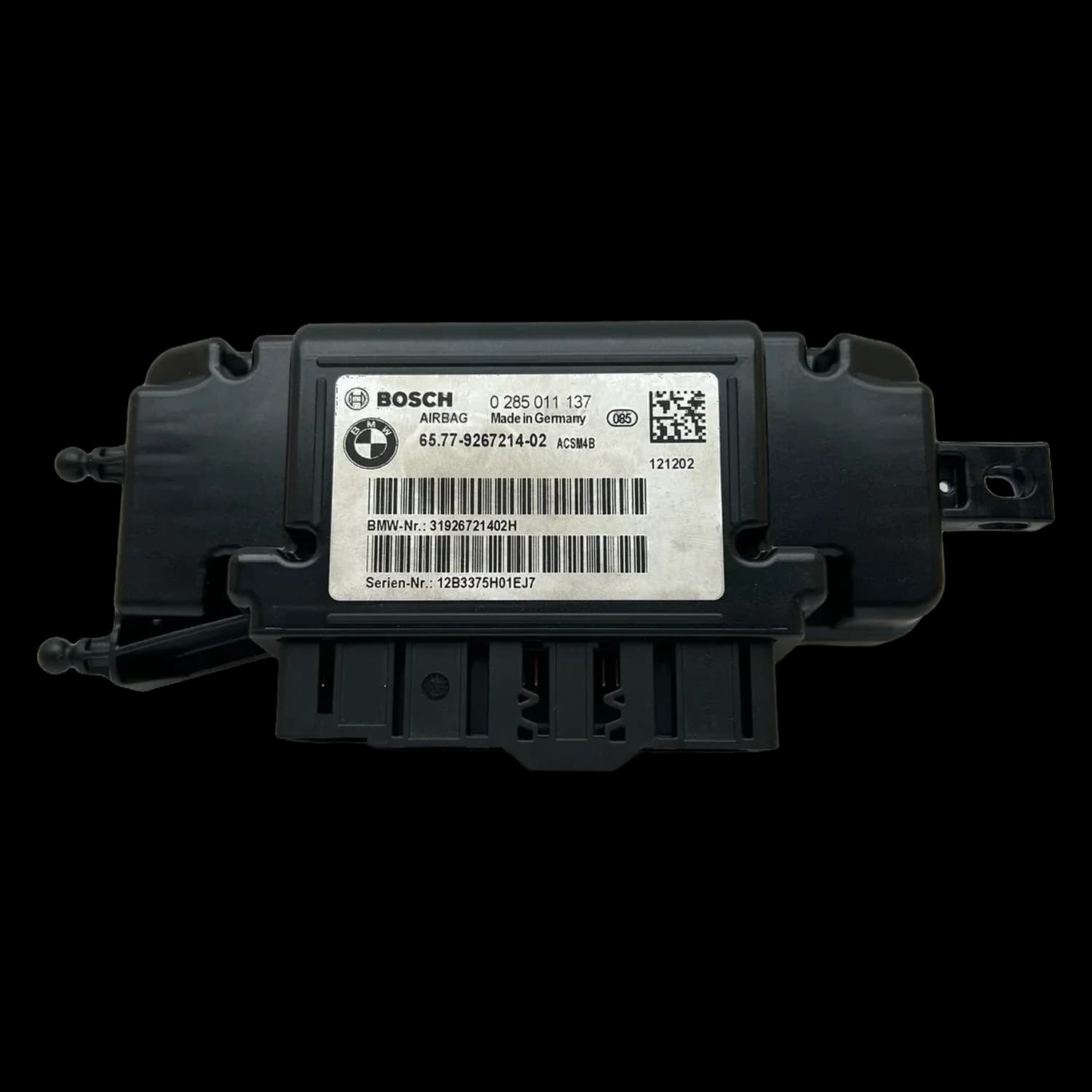

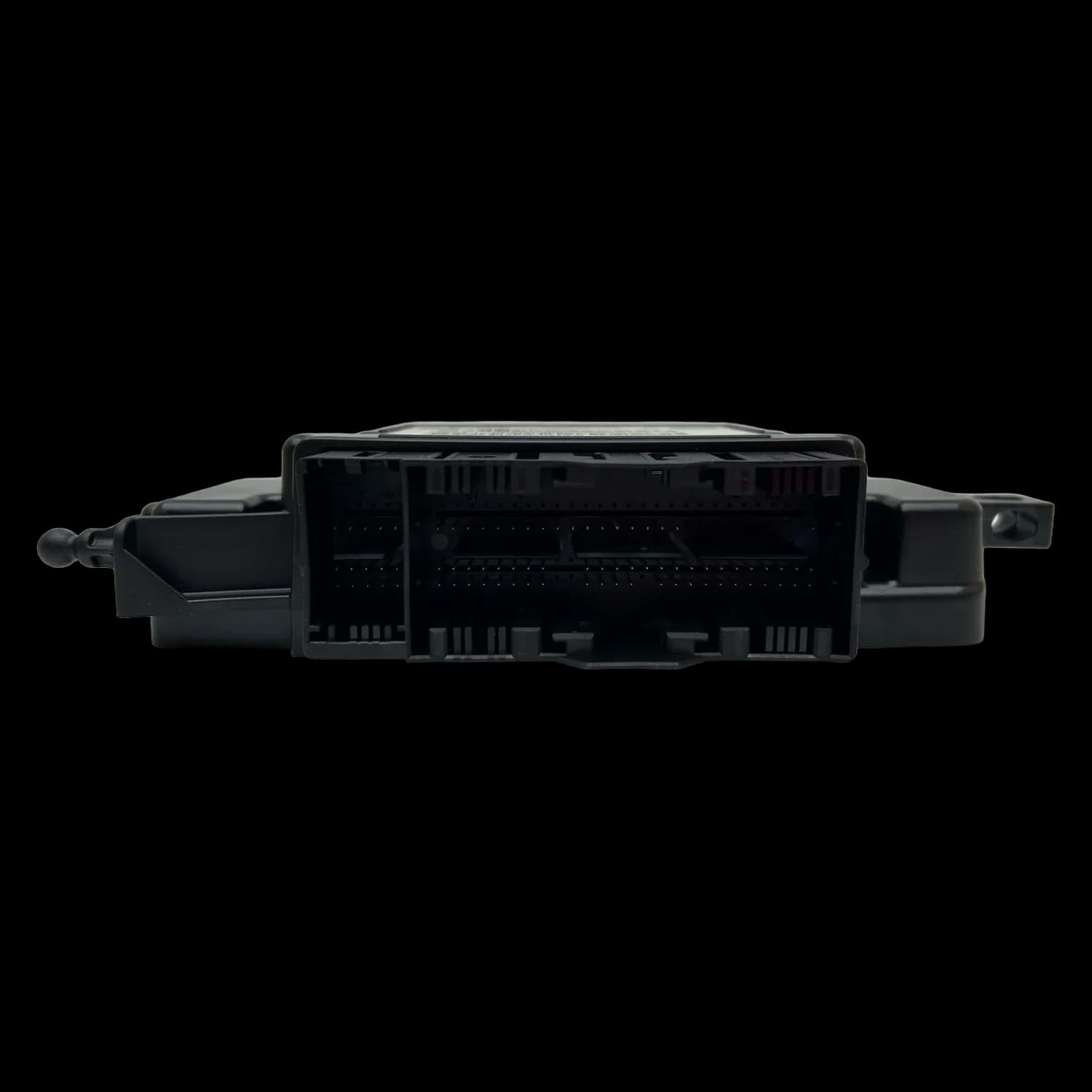

Sterownik poduszek powietrznych o numerze części 65.77-9267214-02

Jaką funkcję pełni sterownik poduszek powietrznych 65.77-9267214-02?

Sterownik poduszek powietrznych 65.77-9267214-02 jest centralną jednostką sterującą (SRS-ECU) systemu bezpieczeństwa biernego w licznych modelach BMW serii F. Przetwarza w czasie rzeczywistym dane z czujników zderzeniowych i w ciągu kilku milisekund decyduje o wyzwoleniu poduszek powietrznych oraz napinaczy pasów, aby jak najlepiej chronić pasażerów w razie wypadku.

Ten moduł jest technicznie mózgiem całego systemu zabezpieczeń. Stale monitoruje wszystkie podłączone podzespoły, m.in. czujniki przyspieszenia z przodu i z boków pojazdu, system wykrywania zajętości fotela, napinacze pasów oraz poszczególne moduły poduszek. W razie zderzenia analizuje siłę i kierunek uderzenia oraz precyzyjnie aktywuje niezbędne ładunki pirotechniczne.

Ponadto sterownik zapisuje istotne dane systemowe i kody błędów, które są niezbędne do diagnostyki w warsztacie. Nienaganne działanie ma zatem absolutnie kluczowe znaczenie dla bezpieczeństwa pojazdu.

Dlaczego sterownik 65.77-9267214-02 ulega awarii?

Najczęstszymi przyczynami awarii sterownika 65.77-9267214-02 są wewnętrzne uszkodzenia sprzętowe oraz dane zderzenia zapisane po wypadku. Typowe kody błędów, takie jak B1000 lub B1001, wskazują na uszkodzone podzespoły płytki drukowanej, np. w obszarze zasilania lub układów pamięci (FLASH/EEPROM), które mogą spowodować całkowitą awarię.

Podstawowym powodem naprawy jest wewnętrzna usterka sprzętowa. Może ją spowodować awaria pojedynczych podzespołów elektronicznych, takich jak stabilizatory napięcia, kondensatory czy procesory. Również zimne luty, skorodowane styki wtykowe lub uszkodzone ścieżki przewodzące na płytce drukowanej są typowymi przyczynami usterek prowadzących do problemów z komunikacją lub całkowitej utraty funkcji.

Po zderzeniu, w którym wyzwolono poduszki lub napinacze pasów, sterownik zapisuje tzw. dane zderzenia w pamięci wewnętrznej (Event Memory). Ze względów bezpieczeństwa moduł sam się wówczas blokuje i zgłasza wewnętrzny błąd. Nie jest to nieprawidłowe działanie, lecz stan przewidziany przez producenta, który można zresetować w ramach specjalistycznej naprawy.

Proszę zwrócić uwagę, że ten element bywa oznaczany także alternatywnymi zapisami 6577926721402 lub 65779267214-02. Objawy usterek są w przypadku tych wariantów identyczne.

Po czym rozpoznać uszkodzony sterownik poduszek powietrznych 65.77-9267214-02?

Najbardziej wyraźnym objawem jest stale świecąca kontrolka poduszek powietrznych w zestawie wskaźników. Do pewnych oznak należą także brak komunikacji ze sterownikiem za pomocą urządzenia diagnostycznego oraz obecność konkretnych kodów błędów, takich jak B1000, B1001 (930ABD) lub usterki dotyczące napinaczy pasów (np. 930925).

Pierwszym i najbardziej oczywistym znakiem uszkodzenia jest zapalająca się czerwona kontrolka poduszek powietrznych (lampka SRS) w zestawie wskaźników. Nie gaśnie ona po uruchomieniu pojazdu i sygnalizuje usterkę systemu bezpieczeństwa, którą należy niezwłocznie sprawdzić.

Kolejnym częstym problemem jest to, że warsztat nie może nawiązać połączenia ze sterownikiem poduszek powietrznych za pomocą urządzenia diagnostycznego. Moduł nie odpowiada na zapytania przez magistralę CAN, co uniemożliwia dalszą diagnozę i zwykle wskazuje na poważną wewnętrzną usterkę.

Jeśli błędy można odczytać, określone kody wskazują bezpośrednio na sam sterownik. Wpisy B1000 (uszkodzony sterownik), B1001 lub 930ABD (wewnętrzny błąd sterownika) potwierdzają, że przyczyna leży w module, a nie w zewnętrznych podzespołach, takich jak czujniki czy poduszki.

W jakich pojazdach zamontowany jest sterownik 65.77-9267214-02?

Ten sterownik poduszek powietrznych montowany jest w szeregu modeli BMW z platformy F. Należą do nich przede wszystkim BMW serii 1 (F20, F21), serii 2 (F22), serii 3 (F30, F31, F34) oraz serii 4 (F32), łącznie z odpowiednimi wariantami LCI (modele po liftingu).

W Airbag24 naprawiamy sterownik o numerze części 65.77-9267214-02 w następujących konkretnych modelach BMW:

BMW serii 1: F20 5-drzwiowy (2011-2019), F21 3-drzwiowy (2012-2019)

BMW serii 2: F22 Coupé (2013-2021)

BMW serii 3: F30 Limuzyna (2011-2019, łącznie z LCI), F31 Touring (2012-2019, łącznie z LCI), F34 Gran Turismo (2013-2019)

BMW serii 4: F32 Coupé (2013-2020)

Przed nadesłaniem kluczowe jest sprawdzenie numeru części nadrukowanego na sterowniku, aby zapewnić zgodność.

Jak przebiega naprawa sterownika 65.77-9267214-02?

Po nadesłaniu wymontowanego sterownika do Airbag24 następuje profesjonalne wstępne badanie z protokołem błędów. Naprawa koncentruje się na poziomie sprzętowym: uszkodzone podzespoły są wymieniane, płytka drukowana jest sprawdzana, a w razie potrzeby zapisane dane zderzenia są bezpiecznie resetowane. Test końcowy gwarantuje pełną funkcjonalność, objętą 2-letnią ustawową rękojmią.

Proces zaczyna się od fachowego demontażu sterownika z pojazdu. Zalecamy wcześniejsze odczytanie kodów błędów i dołączenie ich do paczki wraz z wypełnionym formularzem zlecenia naprawy.

W Airbag24 nasi technicy po otrzymaniu przesyłki przeprowadzają kompleksową analizę. Najpierw wykonywane są oględziny wizualne płytki drukowanej, a następnie pomiary elektryczne zasilania, ścieżek sygnałowych oraz kluczowych podzespołów, takich jak mikrokontrolery i układy pamięci.

Właściwa naprawa odbywa się na poziomie podzespołów. Uszkodzone elementy SMD, stabilizatory napięcia lub bezpieczniki są wymieniane. Jeśli przyczyną usterki są dane zderzenia, nasi specjaliści bezpiecznie i niezawodnie je resetują, aby przywrócić pełną sprawność modułu.

Następnie każdy naprawiony sterownik jest testowany na specjalnym stanowisku testowym. Symulowana jest tam komunikacja magistrali CAN, a prawidłowa reakcja na sygnały z czujników jest sprawdzana. Po pozytywnym teście urządzenie zostaje przygotowane do wysyłki zwrotnej. Na każdą naprawę otrzymują Państwo 2-letnią ustawową rękojmię.
