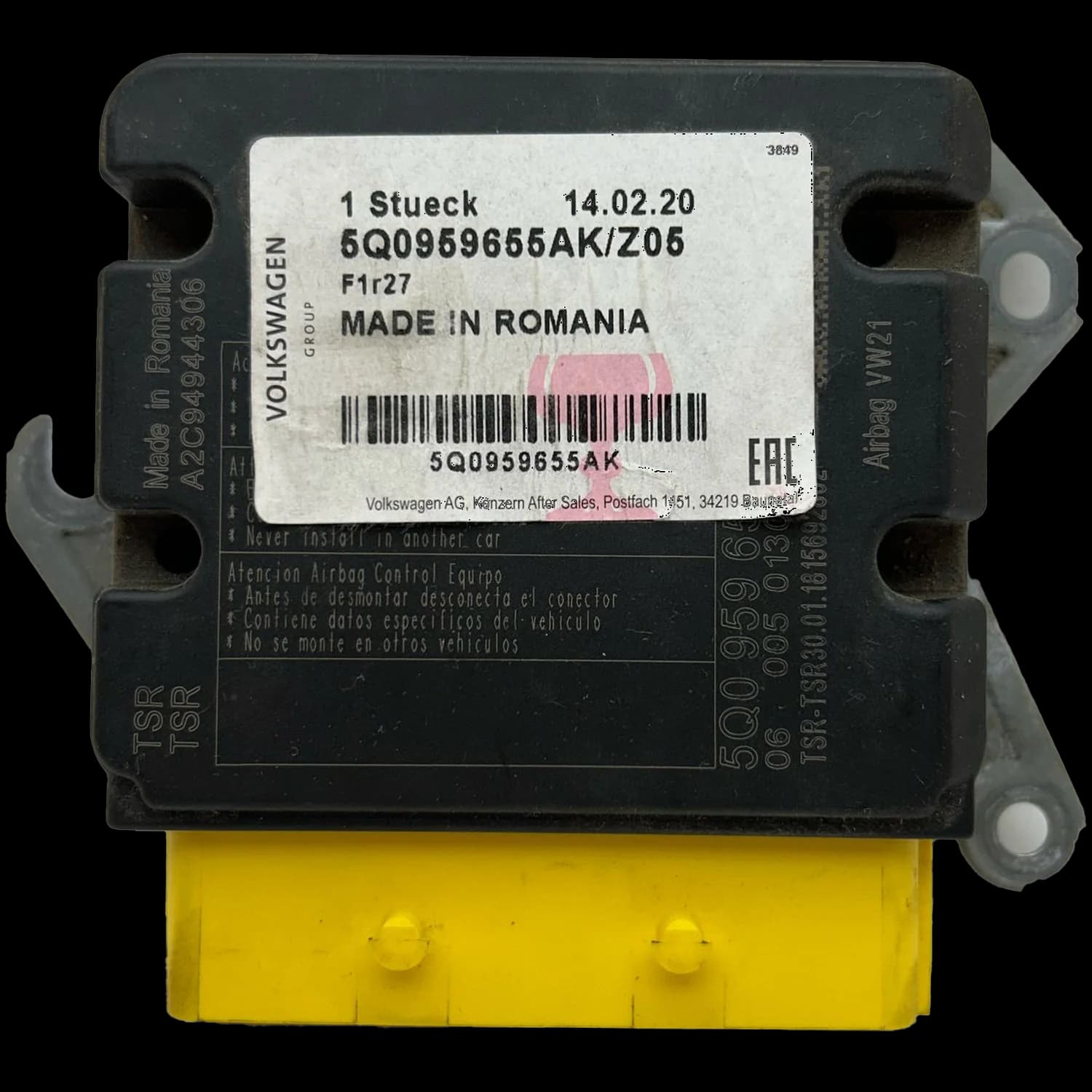

Sterownik poduszek powietrznych o numerze części 5Q0 959 655 AK

Jaką funkcję pełni sterownik airbag 5Q0 959 655 AK?

Sterownik airbag 5Q0 959 655 AK to centralna jednostka sterująca systemu ochrony pasażerów (SRS) w pojazdach z platformą MQB, na przykład w Škodzie Superb 3V. Przetwarza dane z czujników zderzeniowych i decyduje o wyzwoleniu poduszek powietrznych oraz napinaczy pasów, aby chronić pasażerów pojazdu w razie wypadku.

Jako moduł MQB komunikuje się przez magistralę CAN z innymi ważnymi sterownikami, takimi jak zestaw wskaźników, sterownik silnika i ABS. Dzięki tej sieci wszystkie istotne dane pojazdu uwzględniane są w decyzjach dotyczących bezpieczeństwa.

Sprzęt produkowany jest w zależności od wariantu przez producentów takich jak Continental, TRW lub Autoliv i należy do serii 5Q0 959 655, która obejmuje różne końcówki (np. AA, BH, AK) dla różnych wersji wyposażenia i rewizji.

Dlaczego sterownik 5Q0 959 655 AK przestaje działać?

Najczęstszą przyczyną awarii sterownika 5Q0 959 655 AK jest zapisanie danych zderzenia po wypadku. Dalszymi usterkami są często wewnętrzne błędy elektroniki, spowodowane przepięciami, wilgocią lub starzejącymi się podzespołami, które objawiają się jako błędy pamięci lub problemy z komunikacją.

Centralną przyczyną awarii jest trwałe zapisywanie zdarzeń zderzeniowych w pamięci wewnętrznej (EEPROM/Flash). Dane te nie mogą zostać usunięte za pomocą standardowej diagnostyki OBD i blokują sterownik do dalszej pracy, nawet jeśli poduszki powietrzne nie zostały wyzwolone.

Częste wpisy w pamięci błędów, takie jak „Wewnętrzny błąd sterownika”, „Control module faulty” lub „Internal control module memory error”, wskazują na usterki wewnętrznej elektroniki. Przyczyną mogą być wadliwe stabilizatory napięcia, uszkodzone stopnie sterujące obwodami wyzwalającymi poduszki lub uszkodzone dane w pamięci.

Czynniki zewnętrzne, takie jak zbyt niskie lub zbyt wysokie napięcie spowodowane słabym akumulatorem, rozruchem przy pomocy kabli lub uszkodzonym alternatorem, mogą uszkodzić wrażliwą elektronikę. Ponieważ sterownik jest często zamontowany w tunelu środkowym podłogi pojazdu, wnikająca wilgoć może prowadzić do korozji płytki drukowanej i styków wtyczkowych.

Po czym poznać uszkodzenie sterownika 5Q0 959 655 AK?

Uszkodzenie sterownika airbag 5Q0 959 655 AK objawia się przede wszystkim stale palącą się kontrolką poduszek powietrznych w zestawie wskaźników. Ponadto często nie można już nawiązać komunikacji ze sterownikiem za pomocą diagnostyki, a sterownik zgłasza błędy, np. „Zapisane dane zderzenia”, których nie da się skasować.

Najbardziej jednoznacznym objawem jest stale aktywna czerwona kontrolka SRS. Nie gaśnie ona po uruchomieniu silnika, co wskazuje na poważną, istotną dla bezpieczeństwa usterkę układu poduszek powietrznych.

W warsztacie przy diagnozie okazuje się, że w pamięci błędów zapisane są wpisy takie jak „Zapisane dane zderzenia” lub „Błąd wewnętrzny”. Próba skasowania tych błędów przez złącze OBD zwykle kończy się niepowodzeniem, ponieważ sterownik jest zablokowany wewnętrznie.

W niektórych przypadkach sterownik jest całkowicie offline i nie reaguje już na zapytania urządzenia diagnostycznego. Wskazuje to na poważne uszkodzenie wewnętrznej elektroniki, na przykład w zasilaniu lub w procesorze komunikacyjnym.

W jakich pojazdach zamontowany jest sterownik 5Q0 959 655 AK?

Sterownik airbag 5Q0 959 655 AK występuje przede wszystkim w Škodzie Superb trzeciej generacji (typ 3V). W Airbag24 ten moduł MQB jest fachowo naprawiany dla różnych wariantów i roczników Superba Mk3, aby przywrócić pełne działanie systemu bezpieczeństwa.

W Airbag24 naprawa sterownika 5Q0 959 655 AK oferowana jest dla następujących modeli:

Škoda: Superb 3 [3V] (2015–2019), Superb 3 [3V] lifting (2019–2023), Superb Combi Mk3, Superb Sportline Mk3, Superb L&K Mk3, Superb GreenLine Mk3

Jak profesjonalnie naprawia się sterownik 5Q0 959 655 AK?

Profesjonalna naprawa w Airbag24 obejmuje elektroniczną renowację oryginalnego sterownika. Po demontażu i nadesłaniu moduł jest badany w laboratorium, dane zderzenia są resetowane na poziomie sprzętowym, a uszkodzone podzespoły elektroniczne, takie jak stabilizatory napięcia czy układy sterujące (ICs), są wymieniane. Końcowe testy zapewniają prawidłowe działanie.

Proces zaczyna się od diagnozy w pojeździe i fachowego demontażu sterownika, najlepiej z dołączonym protokołem błędów. Urządzenie należy wysłać do zakładu naprawczego w stanie nieotwartym.

Po dotarciu do Airbag24 następuje szczegółowa analiza laboratoryjna. Technicy sprawdzają płytkę drukowaną pod kątem widocznych uszkodzeń, takich jak korozja, i wykonują pomiary elektryczne. Pamięć wewnętrzna jest odczytywana w celu analizy danych zderzenia oraz wersji oprogramowania.

Główna naprawa polega na celowym kasowaniu danych zderzenia bezpośrednio w chipie pamięci. Dzięki temu sterownik zostaje przywrócony do stanu bez wypadku. W przypadku błędów wewnętrznych uszkodzone elementy SMD są identyfikowane i zastępowane nowymi, równoważnymi odpowiednikami.

Po naprawie sterownik jest testowany na stanowisku testowym, aby sprawdzić prawidłowe działanie wszystkich obwodów wyzwalających poduszki i wejść czujników. Na każdą wykonaną naprawę udzielana jest 2-letnia ustawowa rękojmia.
