Sterownik poduszek powietrznych o numerze części 3W7 909 601

Czym jest sterownik poduszek powietrznych 3W7 909 601?

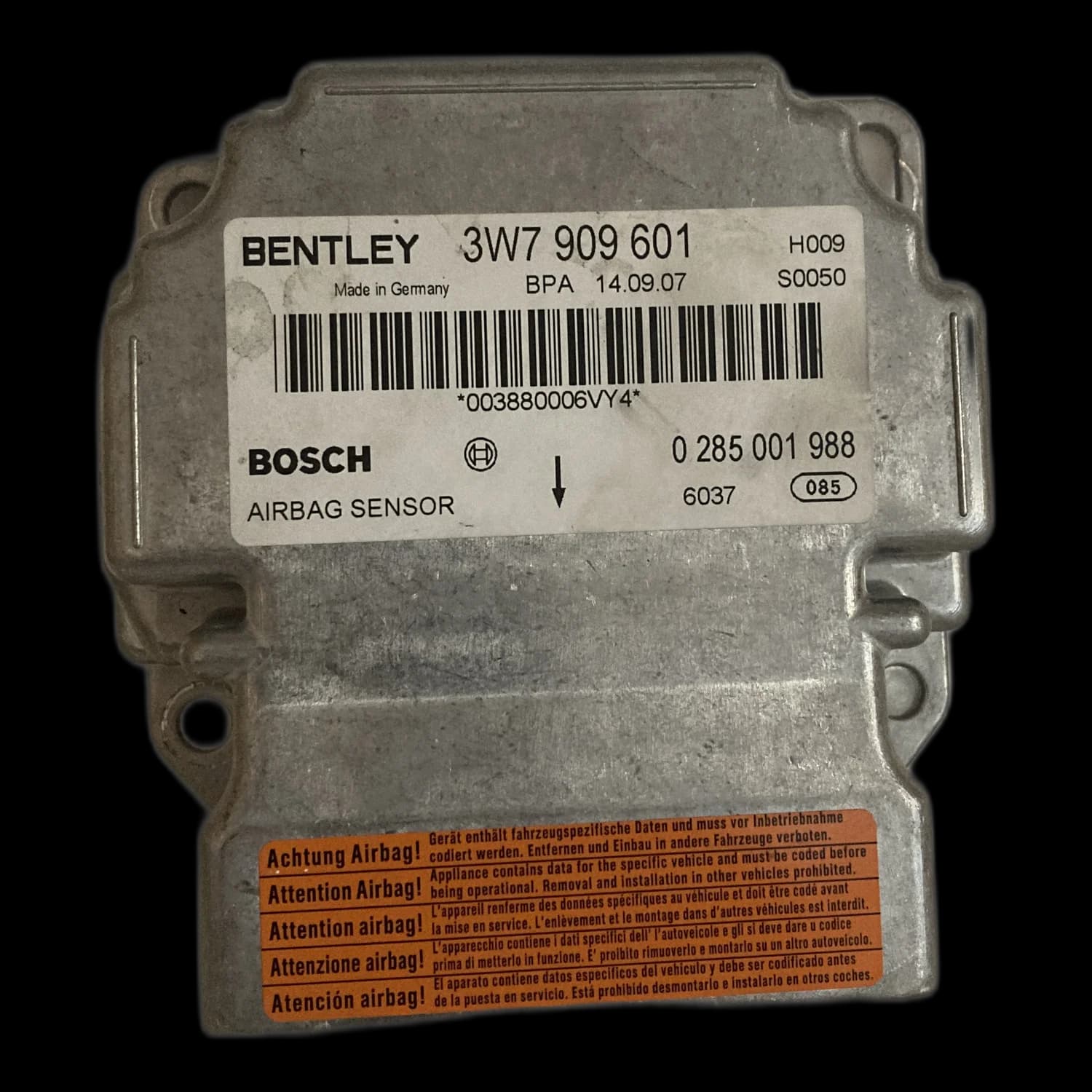

Sterownik poduszek powietrznych 3W7 909 601 to centralna jednostka sterująca systemem ochrony pasażerów, wyprodukowana przez firmę Bosch (typ 95640). Stosowana jest przede wszystkim w ekskluzywnych modelach Bentley i odpowiada za przetwarzanie sygnałów czujników zderzenia oraz wyzwalanie ratujących życie systemów zabezpieczających, takich jak poduszki powietrzne i napinacze pasów, w razie wypadku.

Jako serce biernego bezpieczeństwa pojazdu jednostka o numerze Bosch 0 285 001 988 stale monitoruje wszystkie podłączone czujniki i elementy wykonawcze systemu zabezpieczeń.

W systemie diagnostycznym VCDS sterownik ten występuje jako komponent J234 pod adresem 15 (Airbag). Gromadzi dane z czujników przyspieszenia i ciśnienia, aby ocenić siłę i rodzaj uderzenia.

Na podstawie tej analizy sterownik w ciągu milisekund decyduje, które poduszki powietrzne (czołowe, boczne, głowy) i napinacze pasów należy uruchomić, aby optymalnie chronić pasażerów.

Jakie usterki występują w sterowniku 3W7 909 601?

Typowe awarie sterownika 3W7 909 601 mają charakter przede wszystkim elektroniczny. Do częstych przyczyn należą uszkodzenia płytki drukowanej, uszkodzone kondensatory, zwarcia lub utlenianie styków. Również wewnętrzne usterki oprogramowania albo blokady danych zderzenia mogą zablokować działanie urządzenia i wymagać naprawy.

Złożona elektronika może z czasem ulec uszkodzeniu pod wpływem starzenia się lub czynników środowiskowych. W szczególności zimne luty mogą pękać, a elementy, takie jak kondensatory, mogą tracić parametry, co prowadzi do nieprawidłowych sygnałów lub całkowitej awarii.

Kolejną częstą przyczyną nieprawidłowego działania jest zapisanie danych zderzenia po wypadku. W takim przypadku sterownik blokuje się ze względów bezpieczeństwa i wymaga profesjonalnego resetu.

Te usterki mogą wystąpić również w funkcjonalnie pokrewnych sterownikach. Należą do nich numery części 3W3 959 655 A, 3W8 909 601 U, 3D0 909 601 E oraz 3Z7 909 601, stosowane w tym samym technologicznym środowisku koncernu VW.

Jak rozpoznać defekt sterownika 3W7 909 601?

Defekt sterownika poduszek powietrznych 3W7 909 601 niemal zawsze objawia się stale świecącą kontrolką poduszek powietrznych w zestawie wskaźników. Często nie da się też nawiązać połączenia z urządzeniem diagnostycznym w sterowniku (adres 15), co znacznie utrudnia lub uniemożliwia poszukiwanie usterki w warsztacie.

Najbardziej rzucającym się w oczy objawem jest czerwona kontrolka ostrzegawcza poduszek powietrznych, która nie gaśnie po uruchomieniu silnika. Sygnalizuje ona krytyczny błąd systemu zabezpieczeń, przez co poduszki powietrzne mogą nie zadziałać w razie wypadku.

Wyraźnym dodatkowym sygnałem jest brak komunikacji. Gdy warsztat próbuje uzyskać dostęp do sterownika (adres 15, Airbag J234) za pomocą systemów diagnostycznych VCDS lub ODIS, połączenie kończy się niepowodzeniem. Sterownik nie „odpowiada” już na zapytania.

W niektórych przypadkach można odczytać kody błędów wskazujące na „wewnętrzny błąd sterownika”. Potwierdza to, że przyczyna leży nie w zewnętrznym czujniku, lecz w samej jednostce sterującej.

W jakich modelach zamontowano sterownik 3W7 909 601?

Sterownik 3W7 909 601 jest przeznaczony specjalnie do luksusowych pojazdów marki Bentley. Występuje głównie w różnych wersjach serii Continental, w tym GT, GTC i Supersports. Również modele takie jak Bentley Azure i Brooklands wykorzystują te lub technologicznie bardzo podobne sterowniki firmy Bosch.

W Airbag24 naprawiamy sterownik 3W7 909 601 oraz pokrewne warianty do wyselekcjonowanej gamy pojazdów Bentley. Zgodność obejmuje kilka generacji i wariantów modelowych.

Do najważniejszych modeli należą: Bentley Continental GT 2. generacji (2003-2013), Bentley Continental GT Speed Mk2, Bentley Continental GT Speed Mk3, Bentley Continental Supersports Mk2 oraz Bentley Continental GTC Speed Mk1.

Ponadto ta architektura sterowników stosowana jest także w modelach Bentley Azure Mk1 i Bentley Brooklands Mk1. Istnieją również powiązania technologiczne z systemami, które w modelu VW Phaeton (por. numer części 3D0 909 601 E) były używane.

Jak wygląda naprawa w Airbag24?

Po przesłaniu wymontowanego sterownika do Airbag24 nasi technicy przeprowadzają precyzyjną diagnozę, aby zlokalizować elektroniczną przyczynę usterki. Naprawa odbywa się na poziomie podzespołów i przywraca pełną funkcjonalność. Dużą zaletą jest to, że zachowane zostaje oryginalne kodowanie pojazdu, dzięki czemu zbędne jest kosztowne ponowne programowanie.

Proces zaczyna się od fachowego demontażu uszkodzonego sterownika z pojazdu. Prosimy o dobre zapakowanie go i przesłanie wraz z wypełnionym formularzem naprawy.

W Airbag24 urządzenie zostaje otwarte, a płytka drukowana poddawana jest analizie. Uszkodzone elementy, takie jak kondensatory lub układy pamięci, są wymieniane, zimne luty są przelutowywane, a ewentualnie zapisane dane zderzenia są fachowo kasowane.

Naprawione urządzenie działa ponownie jak nowa część. Ponieważ oryginalna konfiguracja zostaje zachowana, po montażu można je natychmiast ponownie uruchomić (Plug-and-Play).

Na każdą wykonaną naprawę udzielamy kompleksowej 2-letniej ustawowej rękojmi.
