Sterownik poduszek powietrznych o numerze części 3D0 909 601 E

Jaką funkcję pełni sterownik poduszek powietrznych 3D0 909 601 E?

Sterownik o numerze części 3D0 909 601 E jest centralną jednostką sterującą pasywnego systemu bezpieczeństwa (SRS – Supplemental Restraint System) w pojazdach koncernu VW, zwłaszcza w modelach klasy wyższej. Przetwarza dane czujników przyspieszenia i ciśnienia, aby w razie wypadku precyzyjnie i na czas wyzwolić poduszki powietrzne oraz pirotechniczne napinacze pasów.

Jako mózg systemu zabezpieczającego stale nadzoruje wszystkie podłączone elementy, od czujników zderzeniowych w przedniej części pojazdu i po bokach, aż po poszczególne moduły poduszek i napinacze pasów. Każda nieprawidłowość, czy to usterka elektryczna, czy awaria systemu, jest natychmiast wykrywana i sygnalizowana zaświeceniem kontrolki poduszek powietrznych w zestawie wskaźników.

Technicznie sterownik ten jest adresowany w sieci pojazdu pod adresem diagnostycznym 15 (poduszki powietrzne). W systemach diagnostycznych, takich jak VCDS, jest on często identyfikowany za pomocą odpowiadającego mu pliku etykiet DRV\3D0-909-601.lbl, co potwierdza jego stałe miejsce w elektronice pojazdów VAG.

Dlaczego sterownik 3D0 909 601 E ulega awarii? Typowe objawy usterek

Najczęstszą przyczyną awarii sterownika 3D0 909 601 E jest zapisanie danych zderzenia po wypadku. Dalszymi przyczynami są wewnętrzne uszkodzenia elektroniczne, od problemów z zasilaniem po błędy komunikacji, a także zakłócenia w urządzeniach peryferyjnych, które prowadzą do trwałych wpisów błędów.

Po aktywacji poduszek powietrznych urządzenie zapisuje tzw. flagę zderzenia w pamięci wewnętrznej (EEPROM/Flash). Wpis ten jest trwały i nie da się go usunąć zwykłymi testerami warsztatowymi. Sterownik ze względów bezpieczeństwa sam się blokuje i zgłasza wewnętrzny, nieusuwalny błąd. Jest to funkcja zamierzona, a nie błąd oprogramowania.

Uszkodzenia elektroniczne na płytce drukowanej są również częstą przyczyną. Należą do nich problemy z zasilaniem, często dokumentowane kodem błędu 00668 (sieć pokładowa, zacisk 30), zwarcia lub przerwy w obwodach zapłonowych poduszek i napinaczy pasów albo całkowita utrata komunikacji przez magistralę CAN. Również odwrócenie biegunów akumulatora może spowodować nieodwracalne uszkodzenia.

Czasami przyczyna leży poza sterownikiem, a mimo to prowadzi do jego zablokowania. Sporadyczne błędy styku wywołane pęknięciami przewodów w napinaczach pasów (często spowodowane regulacją fotela) lub uszkodzony pierścień ślizgowy w kierownicy mogą zapisać trwałe błędy w sterowniku, które wymagają naprawy.

Warto pamiętać, że istnieją warianty tego numeru części, np. 3D0 909 601 B lub 3D0 909 601 F. W pokrewnych modelach premium marek Bentley lub Porsche stosowane są również podobne numery, np. 3D0909601D/E, które mogą mieć modyfikacje sprzętowe lub programowe dostosowane do danej platformy.

Po czym rozpoznać uszkodzenie sterownika 3D0 909 601 E?

Najbardziej jednoznacznym objawem uszkodzenia jest trwale świecąca kontrolka poduszek powietrznych na liczniku. Dalszą wyraźną oznaką są nieusuwalne kody błędów w pamięci błędów, wskazujące na wewnętrzną usterkę sterownika lub zapisane dane zderzenia. W niektórych przypadkach sterownik nie jest już osiągalny w diagnostyce.

Czerwona kontrolka ostrzegawcza poduszek powietrznych jest bezpośrednim wezwaniem systemu do odwiedzenia warsztatu. Sygnalizuje, że pasywne systemy bezpieczeństwa mogą w razie wypadku nie działać lub działać nieprawidłowo.

Przy odczycie pamięci błędów za pomocą odpowiedniego urządzenia diagnostycznego wyświetlane są konkretne kody błędów. Po wypadku jest to zwykle wpis w rodzaju „Zapisane dane zderzenia” lub „Sterownik zablokowany”. Inne błędy wskazują na problemy z zasilaniem lub obwodami zapłonowymi.

Całkowita awaria objawia się często tym, że sterownik przestaje odpowiadać na zapytania diagnostyczne. Próba nawiązania połączenia pod adresem 15 kończy się niepowodzeniem, co wskazuje na poważną wewnętrzną usterkę sprzętową lub komunikacyjną.

W jakich pojazdach zamontowano sterownik 3D0 909 601 E?

Ten sterownik poduszek powietrznych występuje przede wszystkim w pojazdach klasy wyższej i luksusowych koncernu Volkswagen. W Airbag24 naprawiamy część o numerze 3D0 909 601 E, która jest montowana m.in. w wybranych modelach Bentley i Porsche. Również w VW Phaeton zastosowano ten lub konstrukcyjnie identyczny sterownik.

W Airbag24 przywróciliśmy do sprawności ten sterownik dla następujących modeli:

Bentley: Continental GT (2. generacja, 2003–2013), Continental Supersports (Mk2), Continental GTC Speed (Mk1)

Porsche: Cayenne GTS (958)

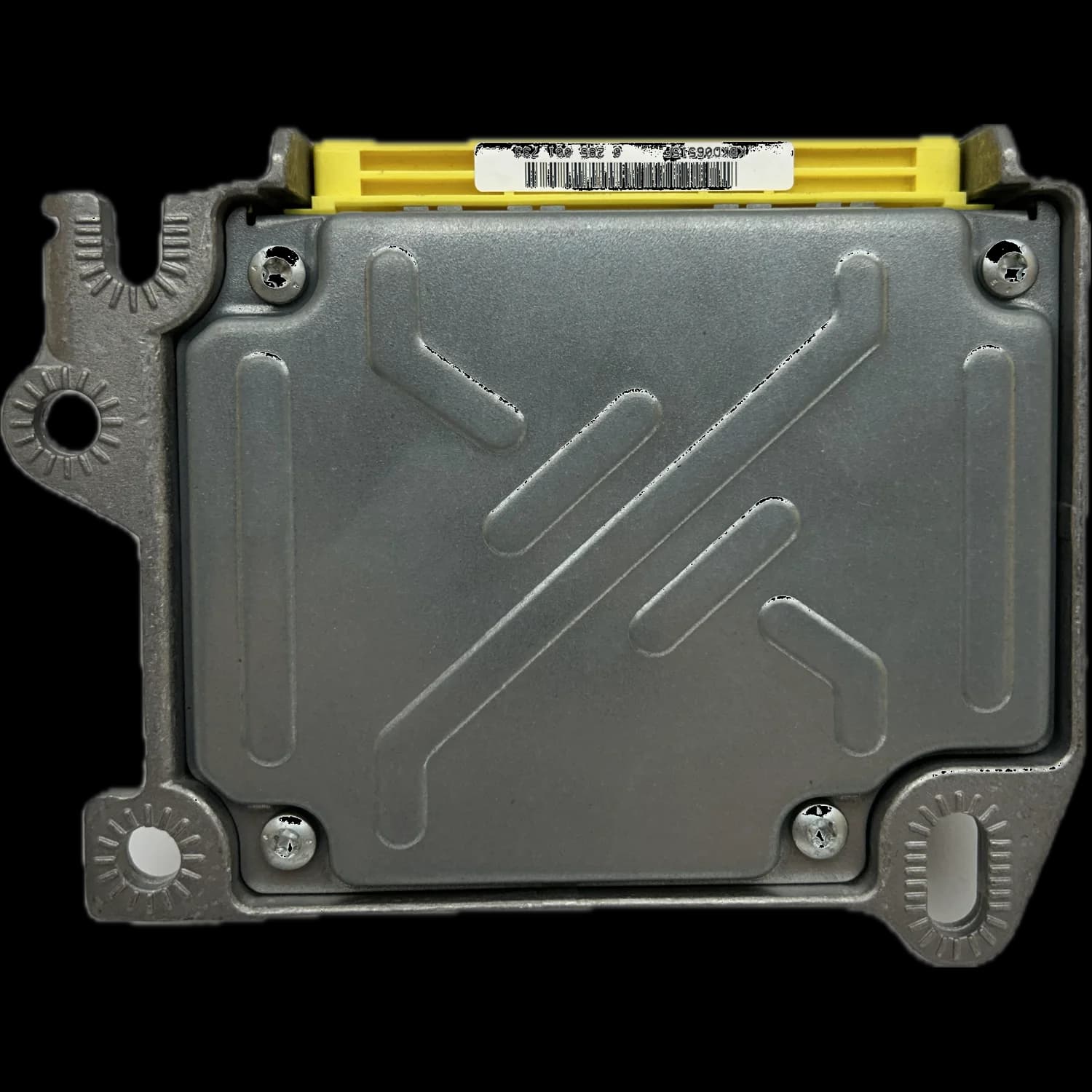

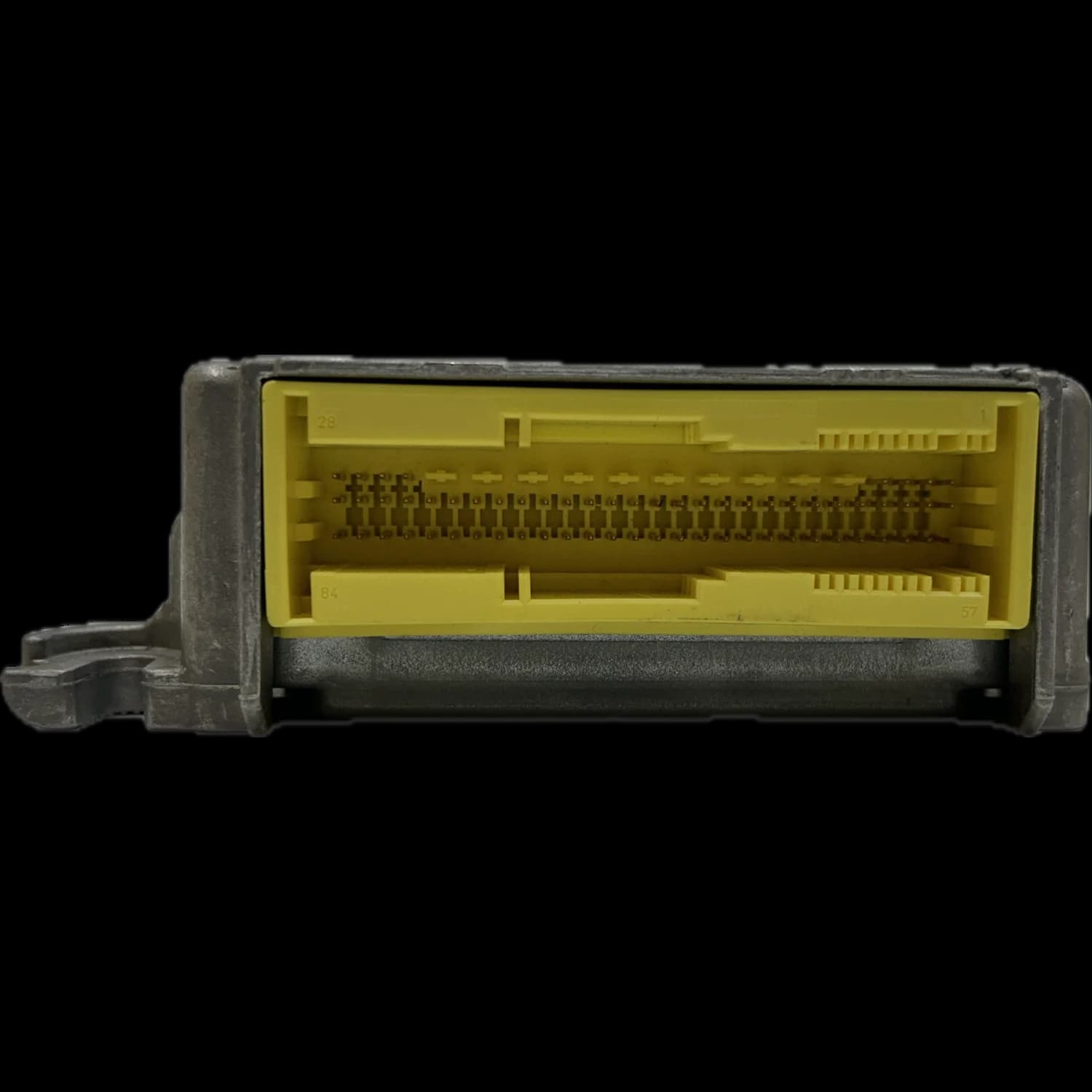

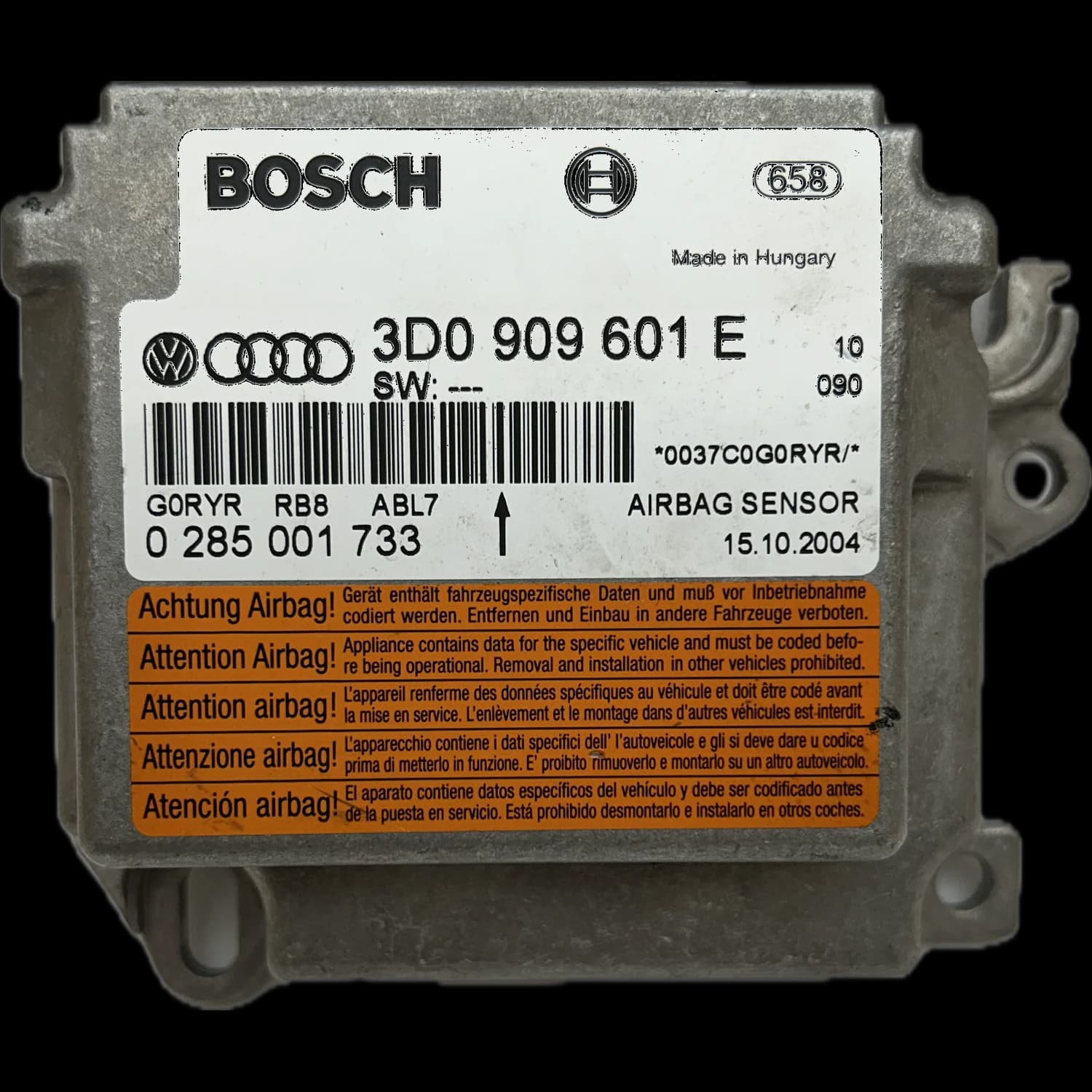

Zawsze należy porównać numer części nadrukowany na obudowie, aby zapewnić kompatybilność.

Jak przebiega naprawa sterownika 3D0 909 601 E?

Proces naprawy w Airbag24 jest zaprojektowany z myślą o maksymalnym bezpieczeństwie i niezawodności. Po przyjęciu nierozebranego sterownika przeprowadzana jest kompleksowa analiza. W zależności od obrazu usterki dane zderzenia są profesjonalnie resetowane lub wykonywana jest naprawa elektroniczna na poziomie podzespołów. Końcowe testy funkcjonalne gwarantują pełną gotowość do pracy, zabezpieczoną 2-letnią ustawową rękojmią.

Najpierw przeprowadzana jest kontrola wstępna. Technicy odczytują wewnętrzną pamięć błędów, aby zweryfikować zgłoszone problemy. Następnie następuje oględziny płytki drukowanej i lutów, aby wykryć widoczne uszkodzenia.

W przypadku zapisanych danych zderzenia odczytywana jest zawartość chipa EEPROM lub Flash, usuwana jest flaga zderzenia, a oczyszczone dane są zapisywane z powrotem na chip. W przypadku uszkodzeń elektronicznych wadliwe podzespoły, takie jak rezystory, kondensatory lub elementy SMD, są pod mikroskopem lokalizowane, odlutowywane i zastępowane nowymi, oryginalnymi częściami.

Po naprawie sterownik jest sprawdzany pod kątem pełnej sprawności na specjalnym stanowisku testowym. Symulowane są wszystkie wejścia czujników i wyjścia obwodów zapłonowych. Dopiero gdy wszystkie testy zakończą się pomyślnie i wewnętrzna pamięć błędów będzie pusta, urządzenie zostaje zwolnione do wysyłki zwrotnej. Na nasze naprawy otrzymują Państwo 2-letnią ustawową rękojmię.

Ważne jest, aby przed demontażem sterownika odczytać go i zapisać kody błędów. Po ponownym montażu pamięć błędów w pojeździe musi zostać skasowana. W niektórych przypadkach może być konieczna ponowna kalibracja połączonych systemów, takich jak czujnik kąta skrętu.
