B1680 Błąd sterownika poduszek powietrznych

Co oznacza kod błędu B1680 w sterowniku poduszek powietrznych?

Kod błędu B1680 sygnalizuje awarię kodowania ACU (Airbag Control Unit). Oznacza to, że wystąpił problem z programowaniem lub kalibracją sterownika poduszek powietrznych specyficznym dla danego pojazdu. Sterownik nie jest już w stanie wykonywać swoich funkcji, co prowadzi do dezaktywacji całego systemu zabezpieczeń.

Technicznie rzecz biorąc, ten błąd pojawia się, gdy konfiguracja zapisana w sterowniku nie odpowiada komponentom zainstalowanym w samochodzie. Każdy pojazd posiada unikalną konfigurację poduszek powietrznych, napinaczy pasów bezpieczeństwa i czujników, które muszą być dokładnie zakodowane w sterowniku. Każda odstępstwo prowadzi do tego stałego stanu błędów.

W rezultacie sterownik często blokuje komunikację poprzez magistralę CAN. To oznacza, że urządzenia diagnostyczne nie mogą już uzyskać dostępu do modułu, aby odczytać czy usunąć błędy. System przełącza się z powodów bezpieczeństwa na tryb nieaktywny, aby uniknąć dalszych nieprawidłowości.

Po czym rozpoznać błąd B1680?

Najbardziej charakterystycznym objawem błędu B1680 jest stale świecąca lub migająca kontrolka poduszek powietrznych (SRS) w tablicy wskaźników. Dodatkowo typowe jest brak możliwości nawiązania łączności ze sterownikiem poduszek powietrznych za pomocą urządzenia diagnostycznego OBD2, co utrudnia analizę usterki.

Światło ostrzegawcze poduszek powietrznych nie gasnie po uruchomieniu silnika. To sygnalizuje kierowcy poważny, trwały defekt w systemie bezpieczeństwa, który wymaga natychmiastowej kontroli. Proste wyczyszczenie pamięci błędów nie jest możliwe, ponieważ kod jest zapisany jako stały.

Brak łączności jest krytycznym objawem. Warsztat nie może nawiązać połączenia z modułem sterownika poduszek powietrznych za pomocą urządzenia diagnostycznego, nie może odczytać danych w czasie rzeczywistym ani nie ma dostępu do innych kodów błędów. Sterownik nie reaguje na żądania i pozostaje praktycznie odizolowany od reszty sieci pojazdu.

Jakie przyczyny prowadzą do kodu błędu B1680?

Główną przyczyną kodu błędu B1680 jest nieprawidłowe lub uszkodzone programowanie sterownika, często po jego wymianie lub naprawie. Inne częste czynniki to zapisane dane zderzeniowe po wypadku, zaburzenia elektryczne takie jak przepięcie, uszkodzenia wodne z korozją lub luźne połączenia stykowe.

Nieprawidłowe kodowanie powstaje, gdy używany sterownik z innego pojazdu zostaje zainstalowany bez dostosowania go do nowej konfiguracji pojazdu. Również spadek napięcia lub wewnętrzny błąd mogą doprowadzić do utraty programowania przez sterownik.

Po wypadku sterownik poduszek powietrznych zapisuje tzw. dane zderzeniowe. Ten zapis permanentnie blokuje moduł, uniemożliwiając jego ponowne użycie. Takie blokowanie również może objawiać się kodem błędu B1680.

Zewnętrzne czynniki, takie jak przedostanie się wody, mogą powodować korozję na płycie drukowanej i zakłócać delikatną elektronikę. Również luźne złącza czy uszkodzone wiązki przewodów przerywają zasilanie lub sygnały CAN, co również może prowadzić do tego typu awarii.

W niektórych przypadkach błąd B1680 pojawia się razem z innymi kodami. Do nich należą błędy towarzyszące, takie jak B1762 (diagnostyka ostrzegawcza poduszek), wskazujące na problemy z magistralą CAN, czy wewnętrzne kody błędów, np. B162000, również sugerujące awarię samego sterownika.

Na jakich pojazdach występuje błąd B1680?

Kod błędu B1680 jest szczególnie powszechny w różnych generacjach Kia Sportage. Architektura sterownika poduszek powietrznych w tych modelach jest wyjątkowo wrażliwa na błędy programowania i konfiguracji, co czyni ten kod specyficznym problemem dla tych pojazdów.

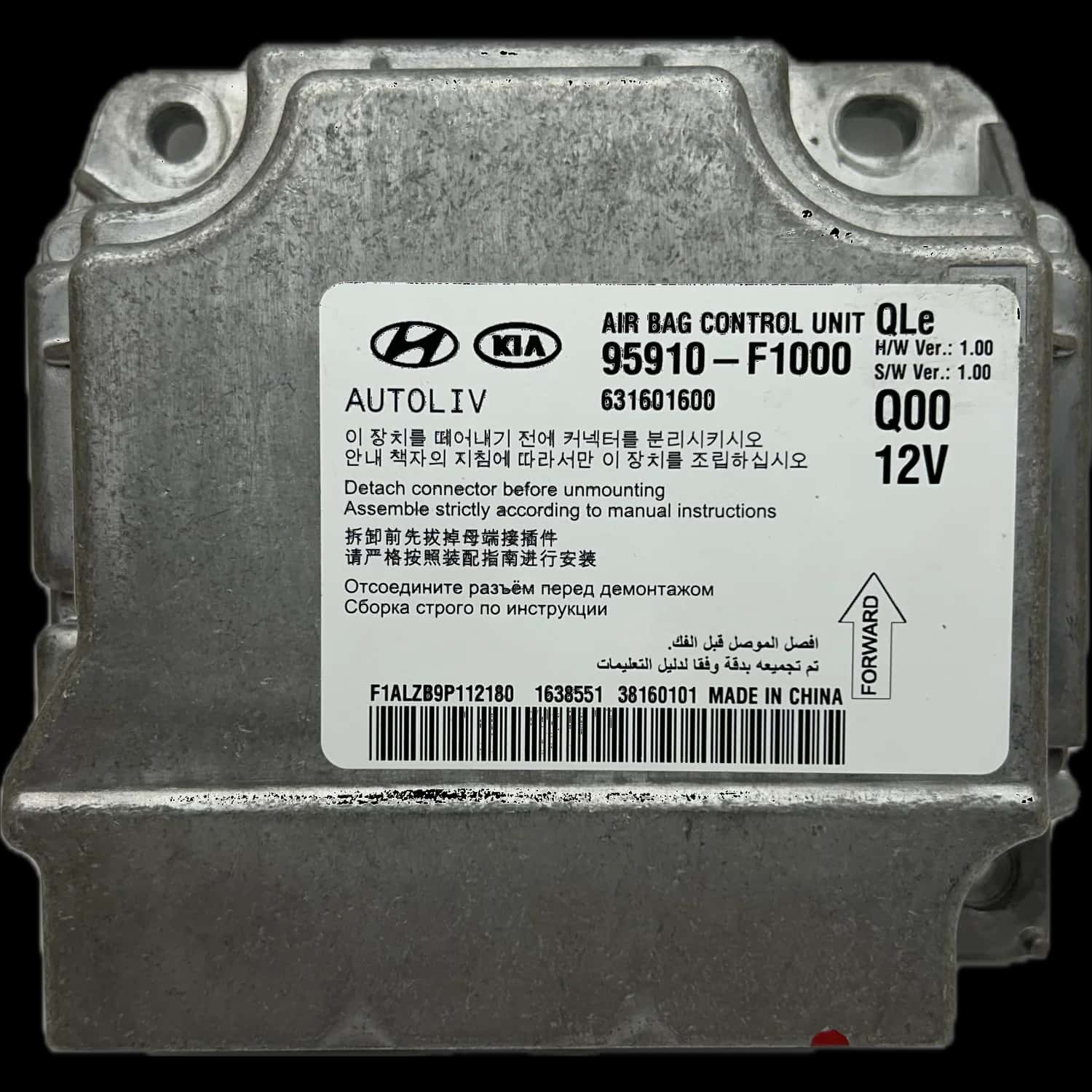

W Airbag24 naprawiamy ten kod głównie w następujących modelach Kia Sportage, gdzie kod B1680 występuje najczęściej:

Kia Sportage JA (lata produkcji 1994–2002) Kia Sportage KM/JE (lata produkcji 2004–2010) Kia Sportage SL (lata produkcji 2010–2015) Kia Sportage QL (lata produkcji 2015–2021)

Jak profesjonalnie naprawić błąd B1680?

Profesjonalna naprawa błędu B1680 skupia się na elektronicznej konserwacji wyjętego sterownika poduszek powietrznych. Proces obejmuje odczyt pamięci wewnętrznej, korektę błędnej kodowania, usunięcie danych zderzeniowych oraz ewentualną wymianę uszkodzonych elementów elektronicznych.

Po przesłaniu sterownika do Airbag24 najpierw przeprowadzana jest dokładna inspekcja wejściowa. Technicy nawiązują połączenie na poziomie chipa, aby precyzyjnie zanalizować przyczynę awarii kodowania – nawet jeśli komunikacja przez złącze diagnostyczne jest już niemożliwa.

Głównym etapem naprawy jest zresetowanie i przeprogramowanie oprogramowania sterownika. W tym procesie prawidłowo ładowane są dane specyficzne dla pojazdu, a ewentualne dane zderzeniowe są całkowicie usunięte. Dzięki temu sterownik wraca do swojego pierwotnego, fabrycznego stanu.

Jeśli diagnoza wykaże uszkodzenie sprzętu, np. z powodu przepięcia lub korozji, wadliwe komponenty, takie jak procesory czy kondensatory na płycie drukowanej, zostaną fachowo wymienione. Po naprawie sterownik poduszek powietrznych jest testowany na stanowisku diagnostycznym, aby zagwarantować jego bezawaryjne działanie.

Zreparowany sterownik po montażu jest od razu gotowy do użytku (Plug-and-Play) i nie wymaga dodatkowej kodowania. Za wszystkie naprawy odpowiadamy z tytułu ustawowej rękojmi przez 2 lata.

Czy opłaca się dokonać naprawy w przypadku błędu B1680?

Tak, naprawa jest najbardziej ekonomicznym rozwiązaniem. Jest znacznie tańsza niż zakup nowego elementu, który w przypadku marki Kia często kosztuje ponad 400 euro. Ponadto eliminuje się czasochłonne i kosztowne nowe kodowanie sterownika w serwisie autoryzowanym, ponieważ oryginalny sprzęt pozostaje nienaruszony.

Dzięki celowej naprawie oryginalnego sterownika możliwe jest oszczędzenie ponad 50% w porównaniu z zakupem nowego urządzenia. Zamiast drogiego wymiany, usuwana jest tylko rzeczywista przyczyna awarii – czy to problem z oprogramowaniem, czy usterka sprzętu.

Kluczową zaletą jest fakt, że naprawiony sterownik zachowuje pierwotną konfigurację pojazdu. Może być prosto zamontowany i działa natychmiast bez dalszych dostosowań. To oszczędza czas i dodatkowe koszty w warsztacie. Rzetelność naprawy gwarantowana jest 2-letnią ustawową rękojmią.
