B1500 Błąd sterownika poduszek powietrznych

Co oznacza kod błędu B1500 w sterowniku poduszek powietrznych?

Kod błędu B1500 sygnalizuje poważny wewnętrzny błąd w sterowniku poduszek powietrznych, który najczęściej wynika z problemów z inicjalizacją lub pamięcią. Sterownik nie jest w stanie poprawnie uruchomić systemu poduszek po włączeniu zapłonu, ponieważ wewnętrzne komponenty sprzętowe, takie jak pamięć EEPROM/Flash, są uszkodzone lub przechowywane dane o zderzeniu są uszkodzone.

Technicznie rzecz ujmując, sterownik nie przeprowadza prawidłowo samotestu (inicjalizacji). Ten błąd nie może zostać naprawiony poprzez zwykłe wykasowanie z pamięci błędów, ponieważ wskazuje na fizyczne lub logiczne uszkodzenie płytki drukowanej. Centralna jednostka obliczeniowa nie jest w stanie załadować ani zweryfikować danych niezbędnych do działania, co prowadzi do natychmiastowego wyłączenia całego systemu bezpieczeństwa.

Przyczyna niemal zawsze tkwi bezpośrednio w samym sterowniku, często w układach pamięci (EEPROM/Flash), które przechowują konfigurację lub dane o zderzeniu. Dlatego naprawa wymaga specjalistycznych działań elektronicznych na otwartym urządzeniu.

Po czym rozpoznać błąd B1500?

Pierwszym i najbardziej charakterystycznym objawem kodu błędu B1500 jest stale świecąca kontrolka poduszek powietrznych w konsoli centralnej. Dodatkowo może wystąpić sytuacja, gdy sterownik poduszek powietrznych nie jest już dostępny przez interfejs OBD, co utrudnia lub uniemożliwia diagnozę przy użyciu standardowych testerów warsztatowych. W tym stanie cały system poduszek jest całkowicie dezaktywowany.

Lampa ostrzegawcza poduszek powietrznych nie gaśnie po uruchomieniu pojazdu, jak miało by to miejsce w normalnym trybie pracy. Sygnalizuje ona aktywny, krytyczny dla bezpieczeństwa błąd, uniemożliwiający działanie systemu zabezpieczającego pasażerów.

W wielu przypadkach sterownik odmawia wszelkiej komunikacji z urządzeniem diagnostycznym. Próby odczytania czy usunięcia błędu kończą się niepowodzeniem, ponieważ nie można nawiązać połączenia. Jest to wyraźny wskaźnik głębokiego wewnętrznego defektu.

W przypadku wypadku, gdy występuje błąd B1500, żadne poduszki powietrzne ani napinacze pasów nie zostaną uruchomione. Pojazd nie zapewnia już przewidzianego bezpieczeństwa pasażerów, dlatego pilna naprawa jest bezwzględnie konieczna.

Jakie przyczyny prowadzą do błędu B1500?

Główną przyczyną błędu B1500 jest wewnętrzny defekt sprzętu w sterowniku poduszek powietrznych. Często obejmuje uszkodzony lub uszkodzony chip pamięci EEPROM/Flash, w którym trwale zapisane są dane o zderzeniu. Inne przyczyny to wadliwe komponenty wewnętrzne, takie jak regulator napięcia, uszkodzone punkty lutowania na płycie drukowanej lub problemy z wewnętrznym zasilaniem modułu.

Jedną z najczęstszych przyczyn są zapisane lub błędne dane o zderzeniu. Po wypadku odpowiednie informacje są zapisywane w pamięci EEPROM sterownika, a moduł często zostaje trwale zablokowany. Nawet po naprawie widocznych uszkodzeń ten wpis pozostaje i powoduje błąd B1500.

Sam układ pamięci (EEPROM/Flash) również może ulec fizycznemu uszkodzeniu. Starzenie, obciążenia termiczne czy fluktuacje napięcia mogą prowadzić do błędów czytania lub całkowitego awarii chipa. W takim przypadku sterownik nie jest w stanie załadować własnej konfiguracji.

Inne wewnętrzne usterki sprzętu obejmują uszkodzone komponenty SMD, takie jak regulator napięcia, kondensatory czy tranzystory MOSFET, odpowiedzialne za zasilanie procesorów i pamięci. Zimne połączenia lutowane lub uszkodzone ścieżki przewodzące spowodowane korozją stanowią również potencjalne źródła problemów.

Chociaż kod B1500 zwykle wskazuje na wewnętrzny defekt, problemy zewnętrzne mogą czasami prowadzić do wtórnych błędów. Na przykład podobny kod błędu, B1506, często wskazuje na problemy z zewnętrznym zasilaniem. Dlatego dokładna diagnoza jest kluczowa, aby właściwie zlokalizować źródło awarii.

Które pojazdy są dotknięte błędem B1500?

Kod błędu B1500 występuje u wielu producentów, w tym Mercedes-Benz, BMW, Opel, Renault, Peugeot, Fiat, Toyota i wielu innych. Dotyczy zarówno starszych, jak i nowszych modeli, co sugeruje, że jest to podstawowy błąd architektury sterowników poduszek powietrznych i nie ogranicza się do konkretnej serii pojazdów.

W Airbag24 naprawiamy kod błędu B1500 dla szerokiej gamy pojazdów. Nasza ekspertyza obejmuje między innymi następujące modele:

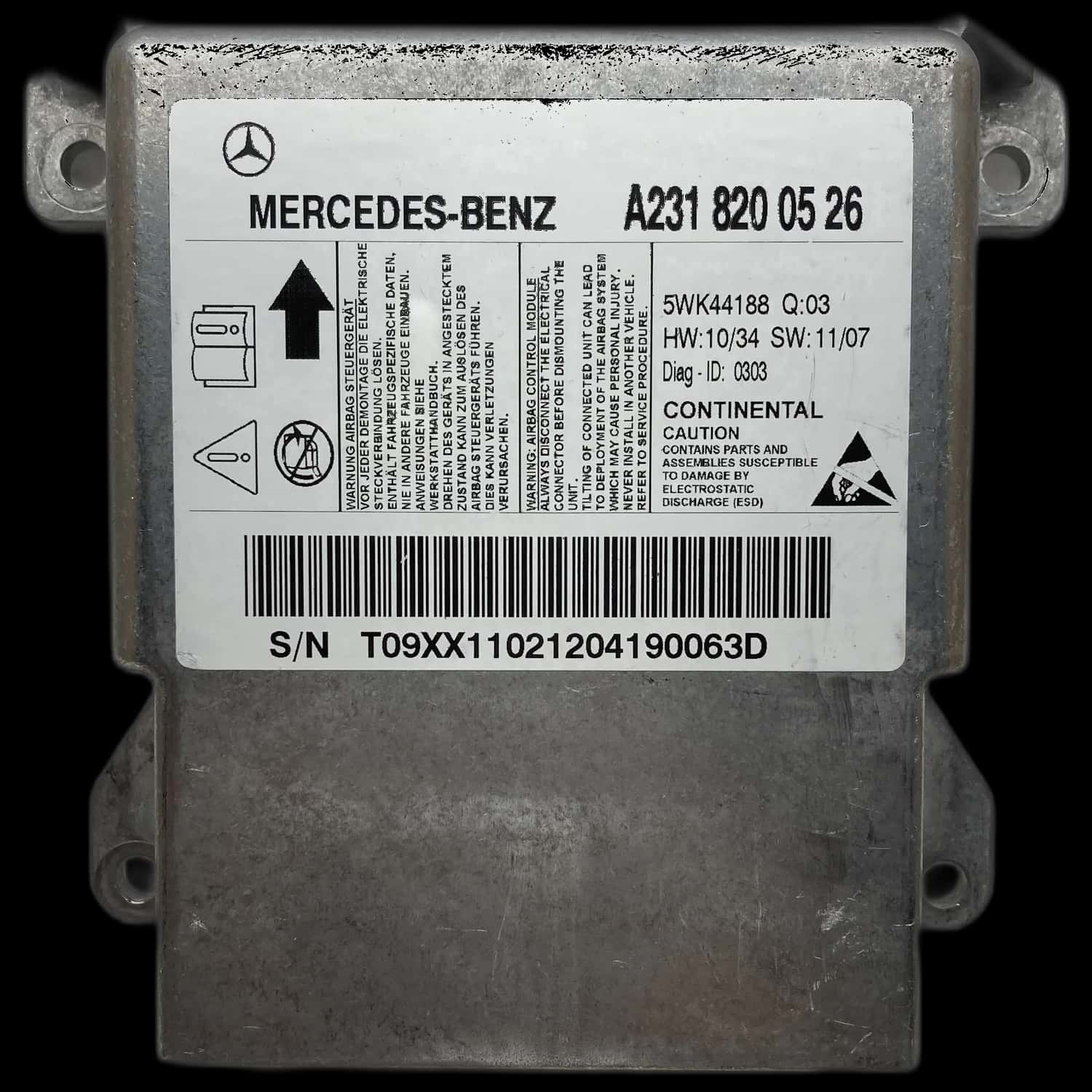

Mercedes-Benz: SL R231, SL R232, SLC R172, SLR Z199, EQA H243.

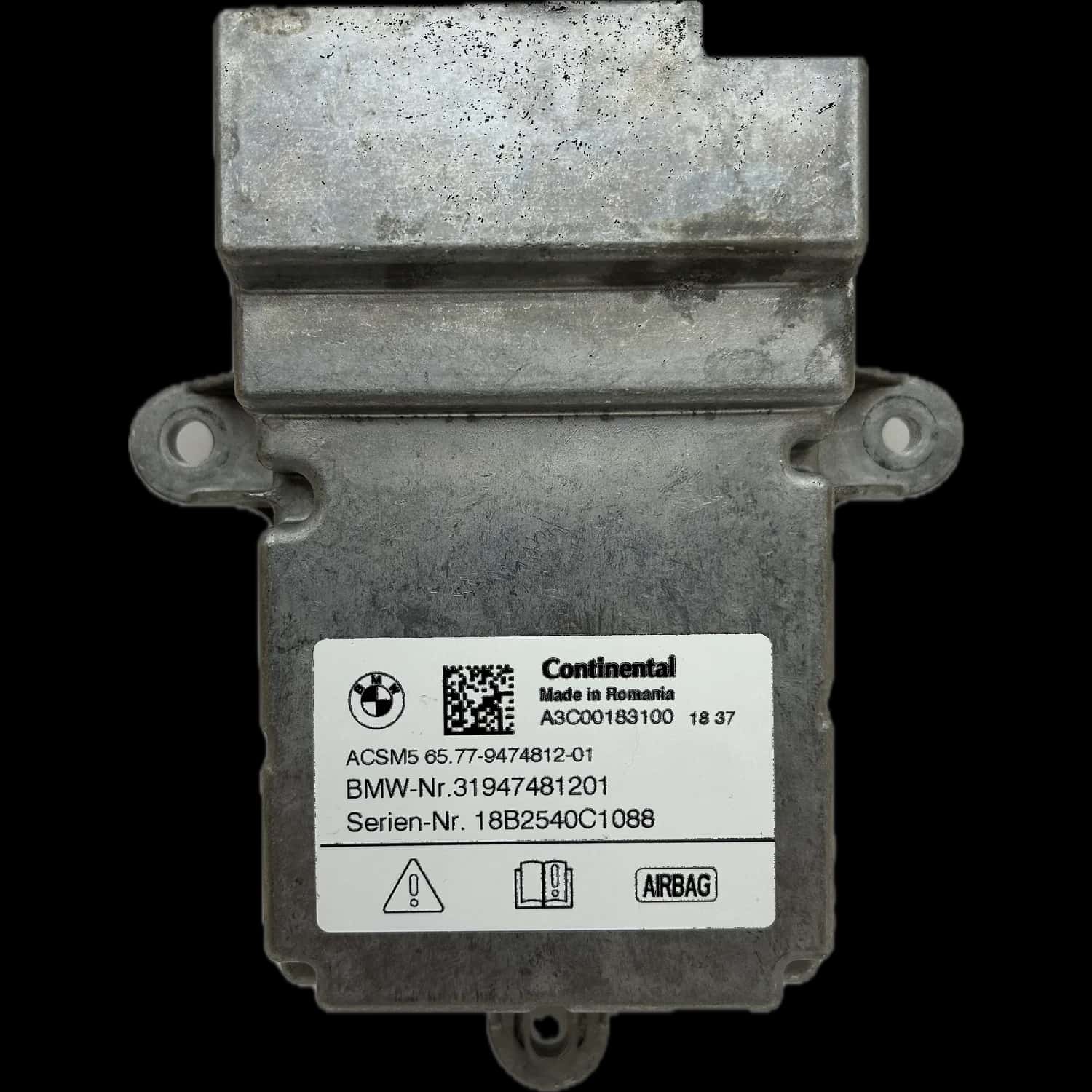

BMW: 5-seria G31, X5 G05, M6 E63, M8 F92.

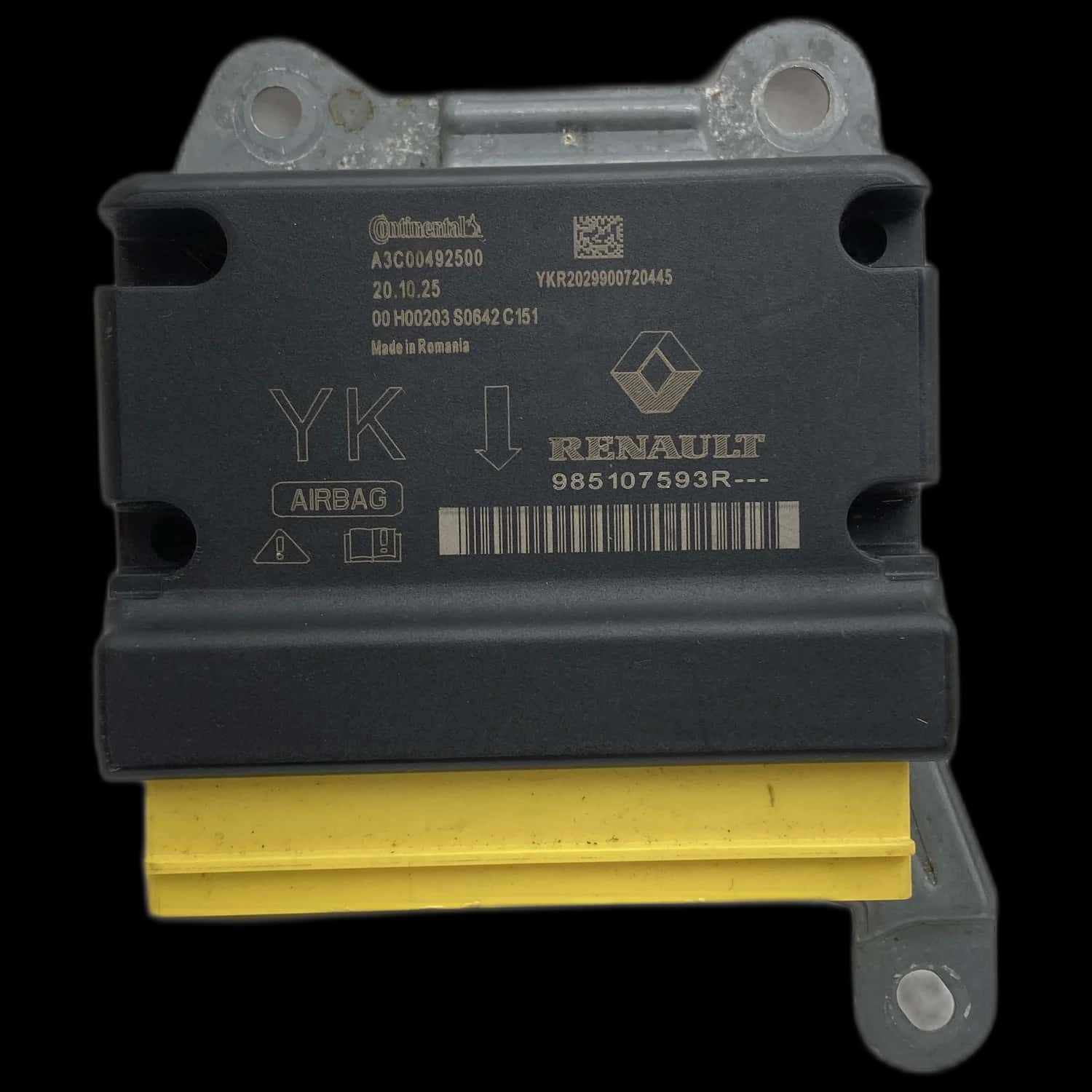

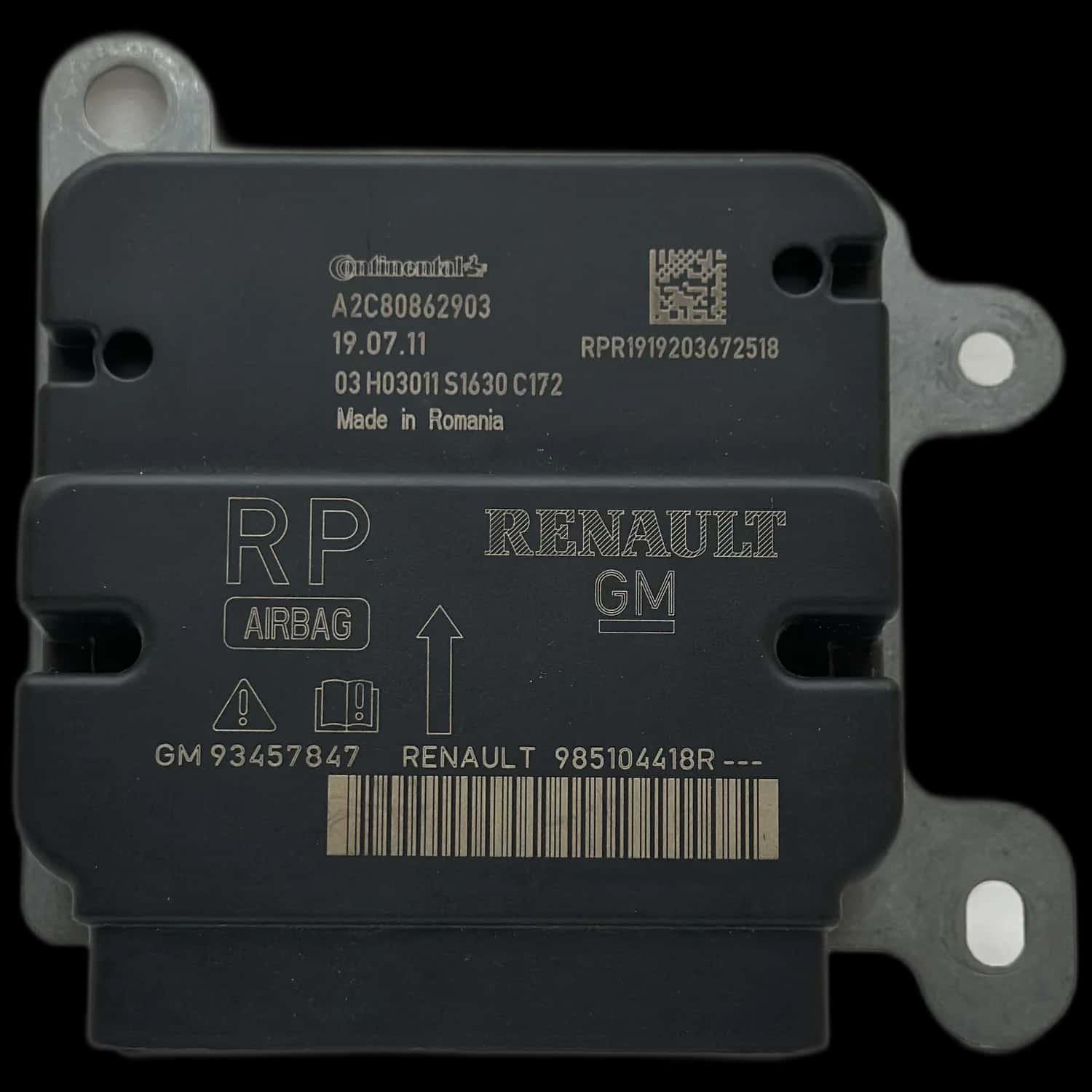

Opel, Renault, Peugeot, Citroën: Opel Vivaro B, Renault Zoe II, Renault Mégane I, Peugeot 208 I, Peugeot 307 I, Peugeot 607 I, Citroën Xsara I, Citroën Xantia II, Citroën ë-C4 III, Citroën C3-XR I.

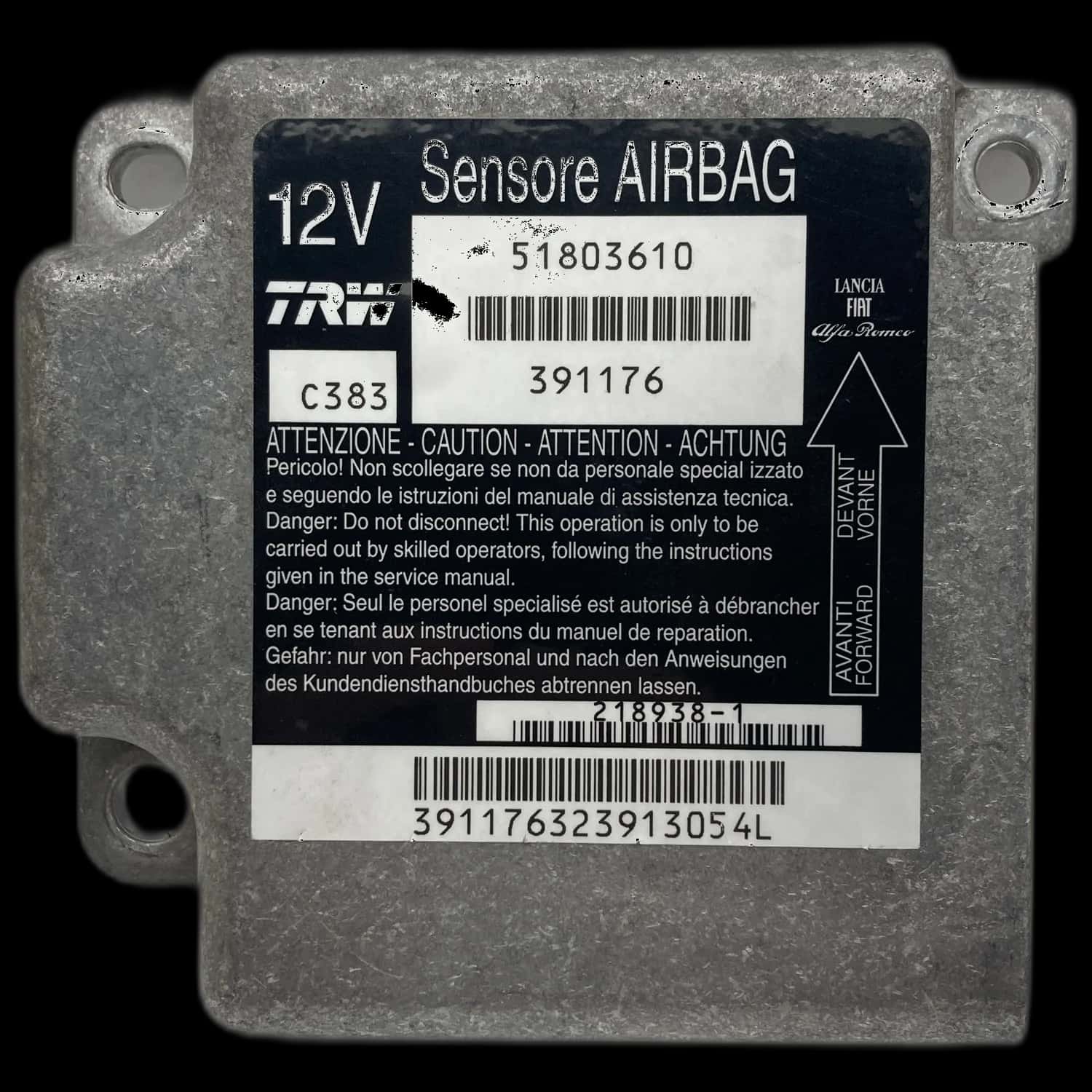

Fiat, Lancia, Maserati: Fiat Panda 169, Fiat Albea 172, Fiat Croma 194, Fiat Fullback 344, Lancia Dedra SW 835, Lancia Stratos 829, Lancia Astura 233, Maserati Cambiocorsa M138.

VW-Grupa: Skoda Superb 4 [3Y], Porsche 911 GTS 992, Porsche Panamera 971, Porsche Taycan J1, Bentley R-Type Continental, Bentley Bentayga Speed Mk1.

Amerkańskie marki: Chevrolet Volt (2. generacja), Chrysler Pacifica RU, Chrysler New Yorker (4. generacja), Dodge Challenger LA, Dodge Charger (4. generacja), Dodge Grand Caravan (4. generacja), Dodge Ram (1. i 4. generacja), Ferrari 488 F142M, General Motors Futurliner, General Motors Firebird IV, Hummer EV SUV, Jeep Grand Cherokee WL.

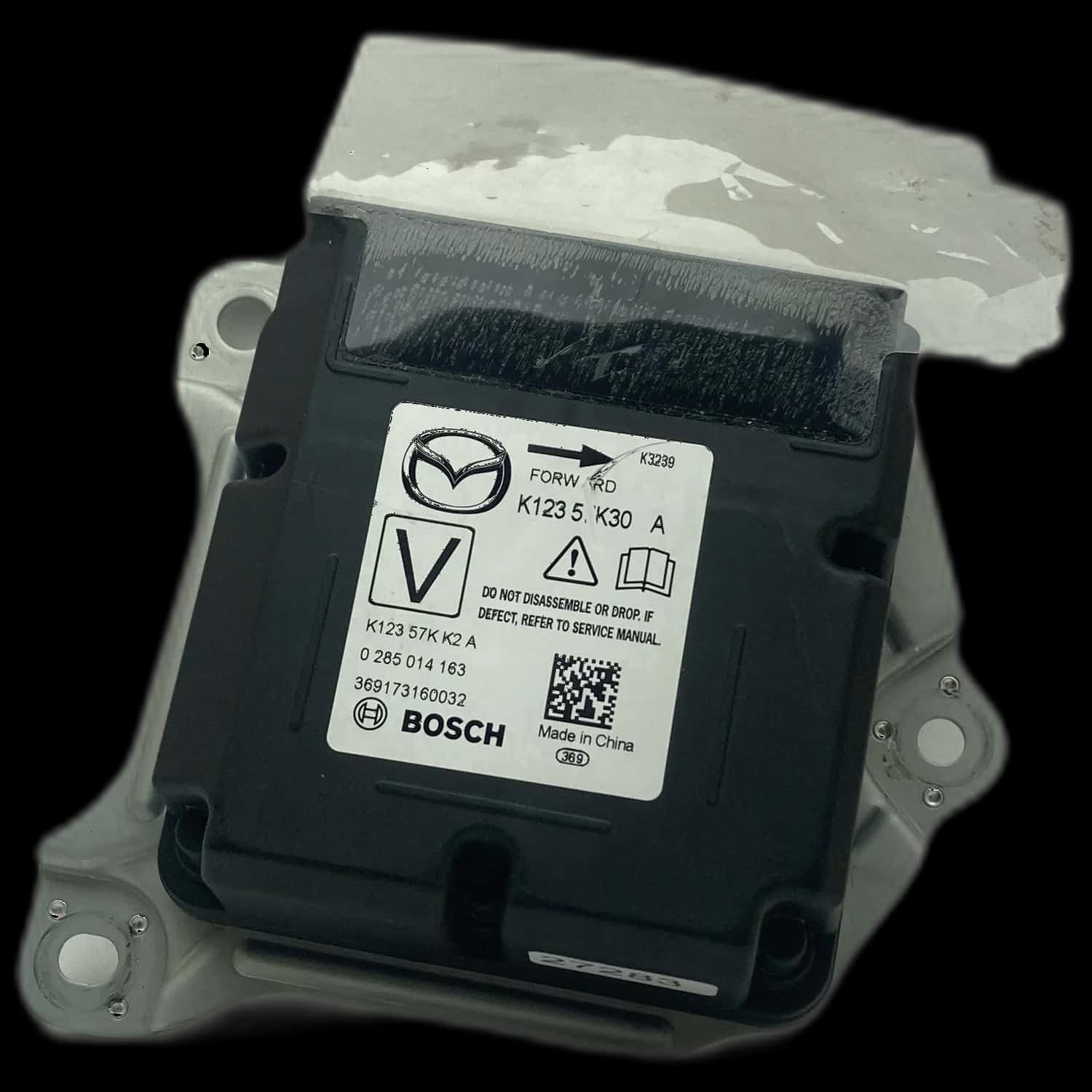

Azjatyckie marki: Honda Civic (10. generacja), Honda CR-V (4. generacja), Hyundai Azera IG, Hyundai Equus VI, Hyundai Kona OS, Infiniti QX55, Kia Cerato LD, Kia K900 KH, Lexus SC Z40, Mazda CX-5 KF, Mazda BT-50 TF, Mitsubishi Galant EC, Mitsubishi Outlander GG, Nissan Titan A60, SsangYong Rexton Sports, Subaru Impreza GP, Subaru Forester SH, Suzuki Swift (ZC11S), Suzuki Ignis, Toyota Aygo AB40, Toyota Auris, Toyota Camry XV20, Toyota Avalon XX30, Toyota Supra GR, Toyota Prius V XW60, Toyota 4Runner oraz wiele innych.

Jak przebiega naprawa błędu B1500?

Naprawa błędu B1500 to specjalistyczny proces elektroniczny przeprowadzany na wyjętym sterowniku poduszek powietrznych. Po otrzymaniu urządzenia w Airbag24 nasi technicy analizują płytę drukowaną i chip pamięci. Usługa obejmuje odczyt, przywrócenie lub usunięcie uszkodzonych danych zderzeniowych z EEPROM, a także, jeśli konieczne, wymianę uszkodzonych komponentów.

Proces rozpoczyna się od profesjonalnego demontażu sterownika poduszek powietrznych z pojazdu. Przed wysłaniem urządzenia do nas zalecamy sprawdzenie napięcia zasilania i przewodów masy przy złączu, aby wykluczyć zewnętrzne źródła błędów.

Po dostarczeniu do Airbag24 sterownik zostaje otwarty i poddany szczegółowej diagnostyce. Za pomocą specjalistycznych narzędzi programistycznych odczytujemy zawartość pamięci EEPROM lub Flash i analizujemy strukturę danych pod kątem błędów lub zapisanych zdarzeń zderzeniowych. Równolegle przeprowadzana jest wizualna kontrola płyty pod względem zimnych połączeń lutowniczych, korozji lub spalonych elementów.

Sam proces naprawy, w zależności od stopnia uszkodzenia, składa się z kilku etapów. Uszkodzone dane są naprawiane lub bezpiecznie przywracane, natomiast w przypadku awarii samego chipa pamięci następuje jego wymiana na nowy, po czym urządzenie zostaje ponownie zaprogramowane zgodnie z właściwą, typową dla danego modelu oprogramowaniem. Defektowe komponenty, takie jak regulator napięcia, są wymieniane na nowe na profesjonalnej stacji rework.

Po zakończeniu prac sterownik jest ponownie zmontowany i poddany końcowemu testowi, by upewnić się, że został poprawnie zainicjowany i działa prawidłowo. Po naprawie urządzenie jest gotowe do natychmiastowego montażu (Plug-and-Play) i nie wymaga dodatkowego kodowania w pojeździe. Za każdą naprawę odpowiadamy z tytułu ustawowej rękojmi przez 2 lata.
