B1009 Błąd sterownika poduszek powietrznych

Co oznacza kod błędu B1009 w sterowniku poduszek powietrznych?

Kod błędu B1009 wskazuje na poważny wewnętrzny defekt w sterowniku poduszek powietrznych. Oznacza on wystąpienie awarii wewnątrzsystemowej, np. uszkodzenie chipów pamięci (EEPROM) czy procesora, lub krytyczne problemy z napięciem zasilania. W wyniku tego całe system poduszek powietrznych jest wyłączony ze względu na bezpieczeństwo.

Technicznie rzecz ujmując, sterownik generuje ten błąd, gdy podczas samodiagnostyki wykryje niezgodność wewnętrznej elektroniki lub odchylenie od wartości nominalnych napięcia zasilającego. Może to być niedociśnienie lub przepięcie, które zagraża delikatnym komponentom elektronicznym.

W takiej sytuacji sterownik przechodzi do trybu bezpieczeństwa, aby zapobiec niekontrolowanemu uruchamianiu poduszek powietrznych. Lampka kontrolna poduszek powietrznych zostaje stale włączona, a system pozostaje nieaktywny do momentu naprawy usterki.

Po czym rozpoznać błąd B1009?

Pierwszym i najbardziej widocznym objawem błędu B1009 jest stale świecąca lampka kontrolna poduszek powietrznych w tablicy wskaźników. Często dodatkowo nie można uzyskać dostępu do sterownika poduszek powietrznych za pomocą diagnostycznego urządzenia ani wyczyszczyć pamięci błędów, ponieważ moduł znajduje się w blokowanym stanie.

Najbardziej charakterystycznym sygnałem jest niegasnąca lampka ostrzegawcza poduszek powietrznych, która nie gaśnie nawet po ponownym uruchomieniu pojazdu. To jasny znak dla kierowcy, że system bezpieczeństwa jest wyłączone.

Innym krytycznym objawem jest brak komunikacji. Warsztaty często stwierdzają, że ich diagnostyczne urządzenia nie mogą nawiązać połączenia ze sterownikiem SRS. Wszelkie próby usunięcia kodu błędu B1009 kończą się niepowodzeniem, dopóki nie zostanie usunięta podstawowa przyczyna.

W najgorszym przypadku oznacza to, że w razie wypadku nie zostaną uruchomione żadne poduszki powietrzne ani napinacze pasów bezpieczeństwa. Pojazd nie zapewnia już pełnego ochrony pasażerów.

Jakie przyczyny prowadzą do kodu błędu B1009?

Główną przyczyną kodu B1009 są usterki sprzętowe na płycie głównej sterownika. Dotyczy to wypadających chipów pamięci, takich jak EEPROM czy Flash, uszkodzonych regulatorów napięcia lub kondensatorów. Również problemy z instalacją elektryczną pojazdu, np. niedociśnienie lub przepięcie spowodowane słabą baterią lub uszkodzoną alternatorką, mogą wywołać ten błąd.

Na pierwszym miejscu znajdują się usterki wewnętrznych komponentów elektronicznych. Uszkodzone czipy pamięci (EEPROM), przepalone regulatory napięcia, starzejące się kondensatory lub drobne pęknięcia w połączeniach lutowniczych na płycie mogą zakłócić działanie wewnętrznej logiki sterownika i spowodować kod błędu B1009.

Fluktuacje napięcia zasilania stanowią kolejną częstą przyczynę. Słaba bateria pojazdu, wadliwa alternatorka generująca szczyty napięcia, czy słaby kontakt masy mogą doprowadzić do niestabilnego zasilania delikatnego sterownika.

W niektórych przypadkach przyczyną może być także uszkodzenie oprogramowania lub firmware. Zewnętrzne czynniki, takie jak przedostanie się wilgoci, co prowadzi do korozji, czy mechaniczne uszkodzenia po wypadku, również mogą fizycznie zniszczyć płytę główną.

Często błąd B1009 nie występuje samotnie. Towarzyszące kody błędów mogą dostarczyć cennych wskazówek, między innymi B1003 (niedociśnienie zasilania), B1010 (przepięcie zasilania), B1600 (wewnętrzny błąd sterownika poduszek powietrznych), B1186 (brak sygnału jazdy) czy B119E (brak informacji o przebiegu w komunikacji CAN).

W których pojazdach występuje błąd B1009?

Kod błędu B1009 jest problemem występującym w wielu markach i modelach. Szczególnie dotykają go modele Audi, Fiat, Maserati, Chevrolet i Porsche. Konkretna gamę modeli obejmuje od sportowych aut, takich jak Audi R8, po pojazdy użytkowe, np. Fiat Scudo.

W Airbag24 naprawiamy kod błędu B1009 w następujących modelach i serii:

Audi: R8 (4T), S6 (C8, 2019–2025), S7 (C7 4G, 2012–2018), RS6 (C6, 2008–2010)

Chevrolet: Bolt EV (druga generacja)

Daewoo: Evanda (CDX V200)

Daihatsu: Leeza (L111, 1986–1992)

Fiat: Scudo (220, 1996–2006)

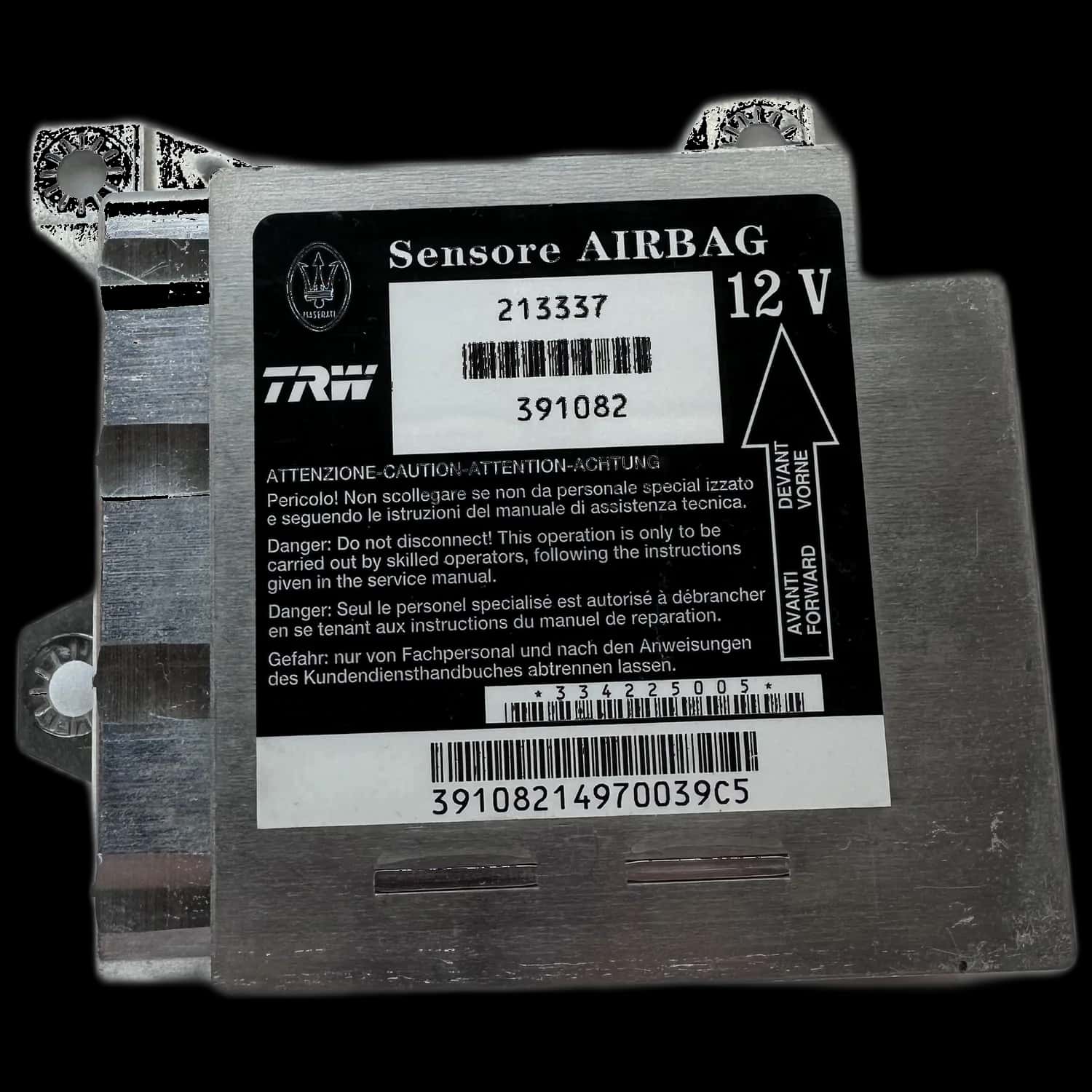

Maserati: Quattroporte (generacja I–VII), MC Stradale (M145MC), Executive GT (M139E)

Porsche: Panamera 4S (970)

Rover: 800 (R17)

Toyota: Sienna Hybrid

Jak profesjonalnie naprawia się błąd B1009?

Profesjonalna naprawa błędu B1009 obejmuje szczegółową analizę na poziomie komponentów. Wymienia się uszkodzone elementy, takie jak czipy pamięci czy regulatory napięcia na płycie, resetuje się oprogramowanie i ewentualnie usuwa zapisane dane zderzeniowe. Następnie sprawdza się pełną funkcjonalność sterownika.

Remont urządzenia sterującego poduszkami powietrznymi, które ma związek z bezpieczeństwem, powinien być wykonywany wyłącznie przez wyspecjalizowane firmy. W Airbag24 proces przebiega według sprawdzonych kroków, aby ponownie zapewnić pełne bezpieczeństwo i poprawne działanie.

Najpierw przeprowadzana jest kompleksowa diagnoza przesłanego urządzenia sterującego. Nasi technicy wykonują wizualną kontrolę pod kątem korozji lub uszkodzeń mechanicznych oraz analizują płytę drukowaną na poziomie elektronicznym. Podczas tej procedury sprawdzane są regulatora napięcia, kondensatory oraz pamięci (EEPROM).

Zepsute komponenty są profesjonalnie odlutowane i zastąpione nowymi, wysokiej jakości elementami. Zimne połączenia lutowe są doprawione, a płyta drukowana oczyszczona z ewentualnej korozji. Równolegle za pomocą specjalistycznego oprogramowania usuwane są wewnętrzne logi błędów oraz ewentualnie zgromadzone dane zderzeniowe.

Po zakończeniu naprawy sprzętu i resetu oprogramowania każde urządzenie przechodzi test końcowy w środowisku symulacyjnym. Dopiero gdy wszystkie funkcje zostaną bez zarzutów przywrócone, urządzenie zostaje przygotowane do zwrotu. Za wszystkie naprawy odpowiadamy z tytułu ustawowej rękojmi przez 2 lata.
