93F9 - Rezerwa napięcia nieprawidłowa (Sterownik poduszek powietrznych wadliwy) Błąd sterownika poduszek powietrznych

Co oznacza kod błędu 93F9?

Kod błędu 93F9 sygnalizuje krytyczny defekt sprzętowy wewnętrznej zasilania sterownika poduszek powietrznych. Konkretnie „Spannungsreserve n.i.O.” (nie w porządku) oznacza, że nie jest już zapewniona niezbędna rezerwa energii potrzebna do uruchomienia poduszek. Przyczyną jest niemal zawsze awaria komponentów elektronicznych, zwłaszcza kondensatorów elektrolitycznych (Elkos).

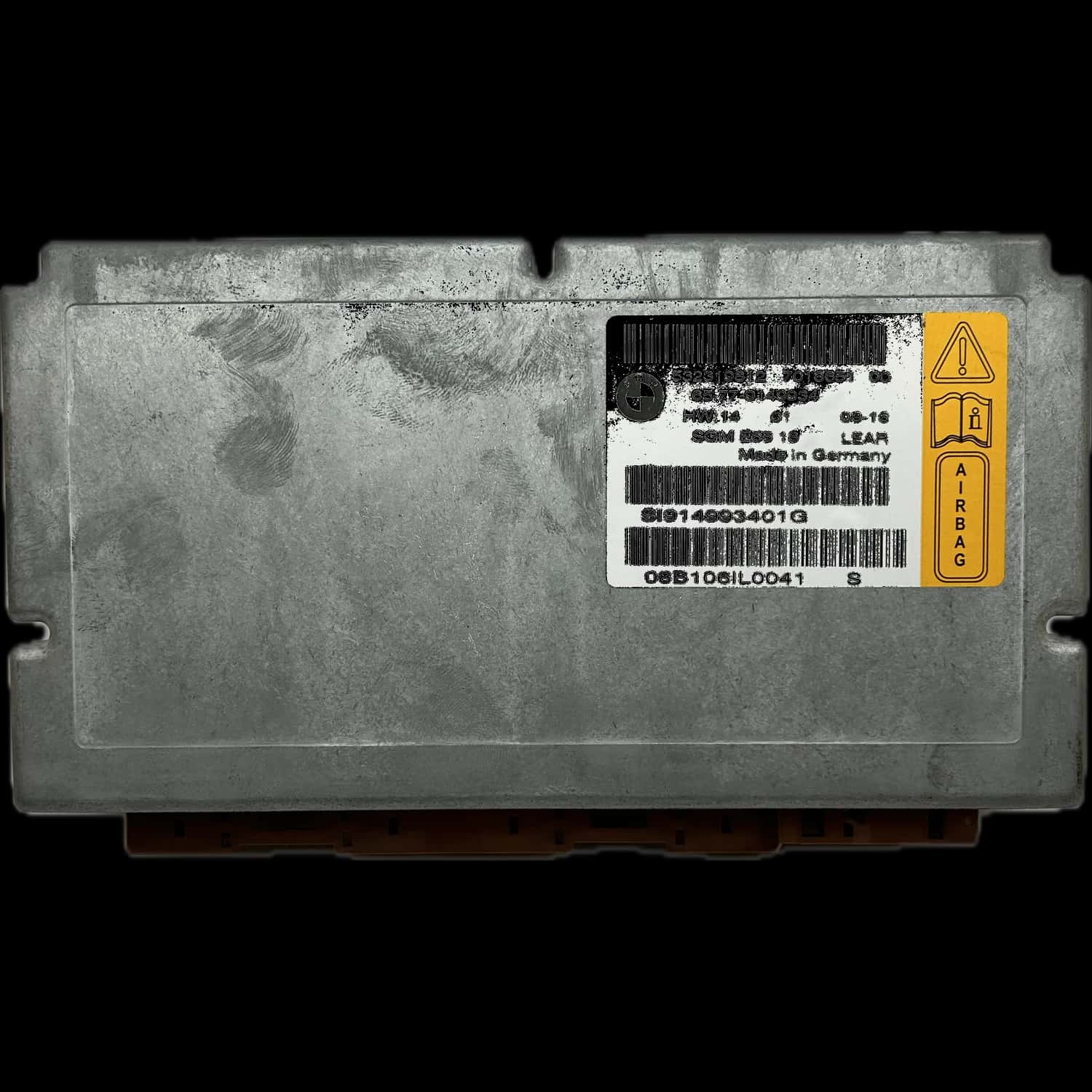

Ten błąd jest charakterystyczny dla niektórych modeli BMW i wskazuje na problem w SGM (moduł bezpieczeństwa i bramy) lub w identycznym sterowniku poduszek powietrznych. Wewnętrzna rezerwa energii, realizowana zwykle za pomocą dużych kondensatorów, służy do tego, aby poduszki mogły zostać uruchomione nawet w przypadku awarii akumulatora samochodowego podczas zderzenia.

Gdy ta rezerwa ulega awarii, sterownik rozpoznaje brak rezerwowego zabezpieczenia i zapobiegawczo dokonuje wyłączenia całego systemu zabezpieczającego. O tym informuje stałe świecenie kontrolki poduszek powietrznych w tablicy wskaźników. Błąd nie daje się trwale usunąć, ponieważ jest to permanentny defekt sprzętu.

Po czym rozpoznać błąd 93F9?

Głównym objawem kodu błędu 93F9 jest stale świecąca kontrolka poduszek powietrznych w tachometrze. Dodatkowo na ekranie informacyjnym pojawi się komunikat „Systemy zabezpieczeń zakłócone”. Drugim wyraźnym wskaźnikiem jest fakt, że po usunięciu błędu, zostaje on ponownie zapisany w pamięci błędów natychmiast lub po krótkiej jeździe.

Czerwona kontrolka poduszek powietrznych jest najbardziej widocznym symptomem. Po uruchomieniu silnika nie gasnie, co wskazuje na poważny, istotny dla bezpieczeństwa błąd, uniemożliwiający prawidłowe działanie systemu zabezpieczeń.

W przypadkach może wystąpić problem z komunikacją ze sterownikiem. Podczas diagnostyki poprzez interfejs OBD przy użyciu narzędzi warsztatowych takich jak ISTA czy INPA, moduł odpowiada sporadycznie lub wcale, ponieważ wewnętrzna stabilność napięcia jest naruszona.

Jakie przyczyny prowadzą do kodu błędu 93F9?

Główną przyczyną błędu 93F9 jest starzenie się kondensatorów elektrolitycznych (Elkos) w sterowniku poduszek powietrznych. Z biegiem lat te komponenty tracą pojemność, wysychają lub pęcznieją. W rezultacie nie można już utrzymać rezerwy napięcia przeznaczonej na wypadek awarii, co sterownik rozpoznaje jako błąd.

Te Elkos są kluczowe dla buforowania energii. Gdy ich pojemność elektryczna spada, napięcie pod obciążeniem gwałtownie maleje. System samodiagnostyczny sterownika rejestruje tę odchylkę i zapisuje kod błędu 93F9 na stałe.

Rzadziej przyczyną mogą być inne defekty na płycie drukowanej. Dotyczy to uszkodzeń spowodowanych przepięciami, które niszczą inne komponenty, lub drobnych pęknięć na ścieżkach przewodzących, powstających pod wpływem wibracji i naprężeń termicznych.

Od czasu do czasu błąd 93F9 pojawia się wraz z problemami komunikacyjnymi na magistrali CAN. W pamięci błędów znajdują się dodatkowo kody takie jak 41927 czy 41907, wskazujące na zaburzoną komunikację, która często jest tylko skutkiem wewnętrznego defektu sprzętu w sterowniku poduszek powietrznych.

W jakich pojazdach występuje błąd 93F9?

Kod błędu 93F9 jest znany jako słaby punkt w różnych modelach BMW z serii E z lat 2000. Szczególnie dotknięte są modele 5-serii (E60/E61), 6-serii (E63/E64) oraz wczesne serie 7-serii (E65/E66), gdzie zastosowano identyczne lub podobne sterowniki poduszek powietrznych SGM, których kondensatory starzeją się.

W Airbag24 regularnie naprawiamy błąd 93F9 w następujących modelach BMW:

BMW 5-serii: E60 limuzyna (2003–2010), E61 kombi (2004–2010) oraz modele M5.

BMW 6-serii: E63 coupe (2003–2010), E64 kabriolet (2003–2010) oraz modele M6.

BMW 7-serii: E65 limuzyna (2001–2005) oraz E66 wersja długa (2001–2005).

Jak profesjonalnie naprawić błąd 93F9?

Profesjonalna naprawa błędu 93F9 polega na wymianie uszkodzonych kondensatorów elektrolitycznych na płycie sterownika poduszek powietrznych. Naprawiony sterownik wraca ze wszystkimi danymi pojazdu i po zamontowaniu jest od razu gotowy do użytku – kodowanie ani programowanie nie jest potrzebne.

Po przesłaniu demontowanego sterownika do Airbag24, naprawa odbywa się według sprawdzonego procesu. Najpierw urządzenie jest otwarte i poddane dokładnej analizie elektronicznej. Wykrywane są uszkodzone Elkos i fachowo wylutowane. Należy zachować ostrożność, ponieważ w kondensatorach mogą pozostać resztki napięcia.

Następnie stare komponenty są zastąpione nowymi, wysokiej jakości kondensatorami elektrolitycznymi o odpowiedniej pojemności i odporności na napięcie. Dodatkowo płytka drukowana i miejsca lutowania są sprawdzane pod kątem innych potencjalnych uszkodzeń, takich jak zimne luty czy uszkodzone ścieżki przewodzące, a w razie potrzeby poddawane remontowi.

Po zakończeniu naprawy i kodowania moduł przygotowywany jest do zwrotu. Za wszystkie naprawy odpowiadamy z tytułu ustawowej rękojmi przez 2 lata.
